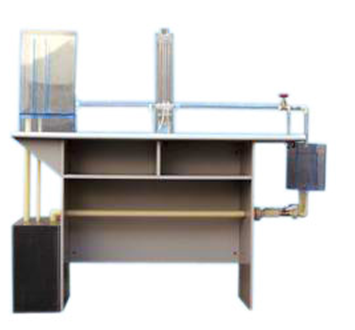

十七、自循環文丘里流量實驗儀 JGKY-WQL
實驗?zāi)康模?
1 、了解文丘里流量計的原理及其實驗裝置。
2 、通過測出的壓差與流量關系曲線，確定文丘里流量計的流量系數μ值。
3 、可定量測量管道流量，給出流量系數與 Re 數的相關性。
主要配置：
1 、有機玻璃恒定水箱、水泵、文丘里管、測壓架、移動標尺、塑料蓄水箱、計量水箱、連接管、閥門、不銹鋼支架。
技術參數：
1 、運行環境：溫度 0-400 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz ，可連續操作。
2 、實驗水箱是由有機玻璃精制而成，并帶有穩壓溢流口。
3 、文丘里管為 φ 21 ，總長 1000mm ，。有機玻璃制作。
4 、蓄水箱是由 PVC 板制做而成，容積為： 50L ；
5 、水泵：功率 90W ，揚程： 8m ，額定流量： 10L/min 。
6 、測壓由φ 8 × 600mm 的透明有機玻璃管固定在測壓架上精制，并帶有測量標尺。
7 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
8 、外形尺寸： 1500×470×1500mm 。
|
