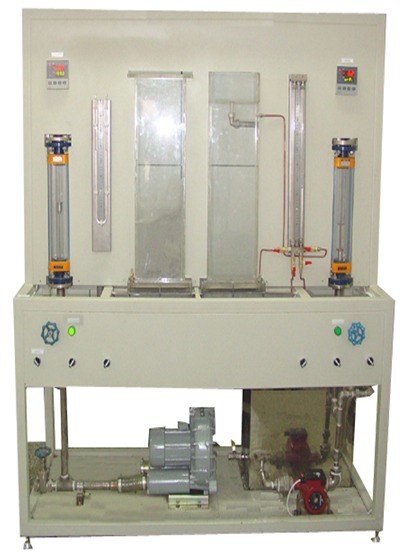

固體流態化演示實驗裝置 JGKY-GLTH
實驗目的：
1 、觀察聚式和散式流化現象；
2 、掌握流體通過顆粒床層流動特性的測量方法；
3 、測定床層的堆積密度和空隙率；
4 、測定流化曲線和臨界流化速度。
主要配置：
流化床、 風機、水泵、蓄水箱、流量調節閥、轉子流量計、氣體分布器、液體分布器、壓差計、標尺、石英砂、不銹鋼框架及控制屏等。
技術參數：
1 、空氣旋渦泵：風量 48 m 3 /h ，風壓 120mmH 2 O, 效率 66% ，軸功率 0.37KW 。
2 、水泵為微型家用增壓泵，功率： 120W 。
3 、蓄水箱：不銹鋼材質，容積約 35L 。
4 、流量測量：采用轉子流量計測量，可根據用戶要求選用孔板流量計或渦輪流量計 + 流量積算儀測量。
5 、 壓差測量：床層壓差測量采用倒 U 型壓差計或 U 型壓差計，也可根據用戶選擇采用擴散硅壓力傳感器。
6 、溫度測量：采用 Pt100 熱電阻溫度傳感器進行檢測和顯示。
7 、所有管路和閥門均采用不銹鋼材質。
8 、框架為不銹鋼，結構緊湊，外形美觀，操作方便。
9 、 外形尺寸： 1600 × 500 × 1700mm 。
|
