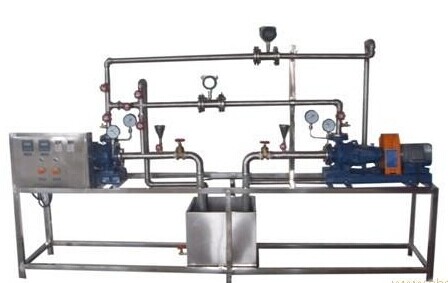

離心泵綜合實驗臺 JGKY-LXB/ZH
實驗?zāi)康模?
1 、了解離心泵的結構和特性，熟悉離心泵的操作；了解并熟悉離心泵的工作方式和操作流程。
2 、掌握渦輪流量計的測量原理及使用方法。
3 、測定恒定轉速條件下泵的揚程、軸功率、效率與流量之間的泵特性曲線；改變轉速，測定泵特性曲線。
4 、雙泵串、并聯實驗、汽蝕等。
5 、能在線監測流量、壓力等實驗數據。
主要配置：
離心泵 2 個（配電機、變頻器，轉速調節范圍 500-3000r/min ，揚程大于 10m ，流量大于 5 立方 / 小時）、不銹鋼水箱；配套管路；渦輪流量計及流量積算儀、壓力、功率測量系統（精度等級高于 1.0 級）、不銹鋼管路、不銹鋼支架及控制屏。
技術參數：
1 、離心泵采用 XA32/13 型單級離心泵，電機功率： 1.5KW ，轉速： 2900r/min ，流量： 13m3/h ，揚程： 17m 。
2 、壓力表采用 Y-100 型量程為 0 ～ 0.6Mpa ，真空表量程 -0.1 ～ 0Mpa 。
渦輪流量計流量： 2 ～ 20 m3/h 。
3 、電機轉速控制采用 HLP-NV 系列變頻器完成。
4 、電機轉速由 SZG-441C 手持?jǐn)?shù)字轉速表直接顯示讀出。
蓄水箱容積約 100L ，不銹鋼材質。
5 、不銹鋼操作臺架上裝有一電控箱，儀表控制及各開關控制都在其上操作。
6 、外形尺寸： 3600 × 600 × 1600mm 。
|
