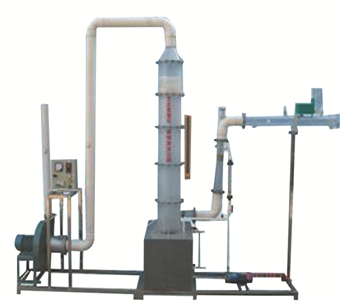

文丘里除塵器性能測定實驗裝置 JGHJ-549
設備特點：
• 設備布局合理、美觀，結構清晰，整體感強。
• 文丘里洗滌器為透明有機玻璃制造，可有效觀察流體在實驗過程中的現象。
實驗?zāi)康模?
• 了解文丘里除塵器結構形式和除塵機理。
• 掌握文丘里除塵器主要性能指標的測定方法。
• 掌握文丘里除塵器的除塵效率測定方法。
• 掌握文丘里除塵器的壓力損失和阻力系數的測定方法。
主要配置：
吸風裝置、有機玻璃主體、文丘里除塵裝置、水泵、流量計、儲液箱、進出口風管、斜管微壓計、畢托管、 U 型壓差管、支架、排氣管道、發塵裝置。
技術參數：
1 、 環境溫度： 5 ℃～ 40 ℃，配電： 380V ，三相四線制 功率 1100W 。
2 、風管尺寸：直徑 Φ 110 管道， 由引水裝置、文丘里管本體及脫水器三部分組成。
3 、文丘里除塵塔：尺寸 Φ 200 × 1500mm, 材質優質有機玻璃 .
4 、抽風機，高壓離心風機：功率 1.1KW ，轉速 2900r/min 。
5 、水泵：額定流量 10L/min ，功率 90W ，揚程 8m 。
6 、水箱：尺寸 400 × 400 × 300mm ，優質 PVC 材質。
7 、氣體喉管流速 15m/s 。
8 、液氣比 0.3-1.5 （ L/m 3 ），有效除塵率 95% 。
9 、 控制屏和框架均為 304 不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
10 、外形尺寸： 1800 × 500 × 2200mm ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
|
