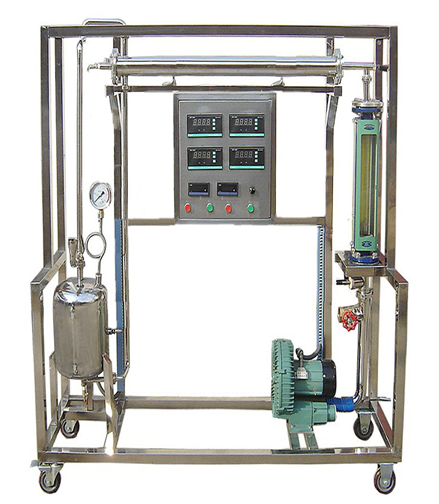

傳熱實驗裝置 JGKY-CR
實驗?zāi)康模?
1 、熟悉傳熱實驗的實驗方案設計及流程設計。
2 、了解換熱器的基本構造與操作原理。
3 、掌握熱量衡算與傳熱系數 K 及對流傳熱膜系數α的測定方法。
4 、了解強化傳熱的途徑及影響傳熱系數的因素。
主要配置：
套管換熱器、蒸汽發生器、氣泵、熱電偶、數顯儀表、壓力表、熱球風速儀或轉子流量計、實驗管道、閥門、不銹鋼框架、控制屏。
技術參數：
1 、套管換熱器：內管ф 22X1.5mm ，外管ф 52X1.5mm ，換熱段長度： 1.0m 。
2 、蒸汽發生器：不銹鋼制作，加熱功率： 2KW ，操作電壓 220V 。
3 、氣泵：離心式中壓吹風機，功率： 250W ，轉速： 2800/min ，風壓： 1300Pa ，風量： 8m 3 /min 。
4 、壓力測量：測量范圍： 0-0.25MPa ，精度 0.5 級；溫度測量：測量范圍 :-50 - 150 ℃，精度 0.5 級。
5 、熱球風速儀：測量風速： 0.05-10m/s ；轉子流量計：測量范圍： 4-40 m 3 /h 。
6 、實驗管道、閥門為不銹鋼和銅結構。
7 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便。
8 、 外形尺寸： 1500 × 550 × 1700 mm 。
數據采集型（ JGKY-CR/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、壓力傳感器、渦輪流量計及流量積算儀。能在線監測壓力、溫度、流量等實驗數據。
|
