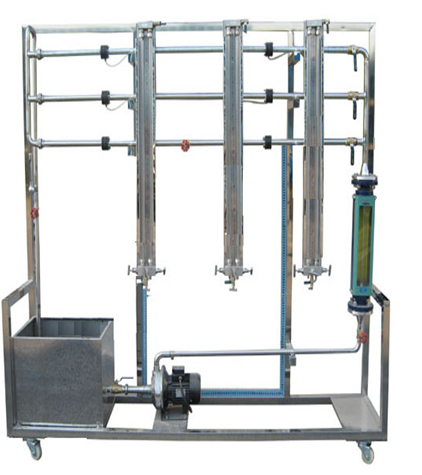

流體流動阻力實驗裝置 JGKY-ZL
實驗?zāi)康?:
1 、掌握流體流經直管和閥門時的阻力損失和測定方法，通過實驗了解流體流動中能量損失的變化規律。
2 、測定流體流經閥門時的局部阻力系數ζ。
3 、測定直管摩擦系數λ與雷諾數 Re 之間的關系。
主要配置：
水泵、蓄水箱、沿程阻力光滑管、沿程阻力粗糙管、局部阻力管、壓差計、流量計、閥門、實驗臺架及電控箱。
技術參數：
1 、粗糙管段：不銹鋼管，管徑 25mm 、管長 1.5m ，內裝不銹鋼螺旋絲或工業鍍鋅管。
2 、光滑管段：不銹鋼光滑管，管徑 25mm 、管長 1.5m 。
3 、局部阻力段：管徑 25mm ，測量閥門局部阻力。
4 、水泵：流量 5m 3 /h 、揚程 20m 、電機功率： 550W 。
5 、流量計：采用轉子流量計或渦輪流量計，（渦輪流量計： LWCY-15 ， 0.6-6 m 3 /h ， LED 背光液晶顯示）。
6 、蓄水箱為不銹鋼材質，容積約 40L 。
7 、閥門及三通等管件均為 304 不銹鋼材質。
8 、操作臺架及電控箱為不銹鋼材質，結構緊湊，外形美觀，流程簡單，操作方便。
9 、尺寸： 2000 × 600 × 1800mm 。
數據采集型（ JGKY-ZL/ Ⅱ）： 配計算機、微機接口和數據處理軟件、壓差傳感器、渦輪流量計及流量積算儀。能在線監測壓差、流量等實驗數據。
|
