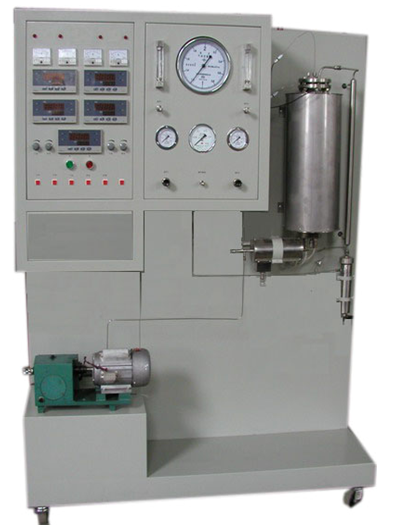

氣固相流化床催化反應實驗裝置 JGKY-CH/LHC
實驗?zāi)康模?
1 、了解流化床反應器的工作原理及結構 。
2 、加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。
主要配置：
流化床反應器、 預熱器、 計量泵、風機、氣體轉子 流量計、濕式氣體流量計、 溫控儀表、壓力儀表、 不銹鋼框架及控制屏。
技術參數 ：
1 、不銹鋼反應器：φ 25 × 650mm 。三段加熱，總功率： 3KW ，最高使用溫度： 600 0 C 。
2 、預熱器：φ 10 × 250mm ，加熱功率： 1KW 。
3 、催化劑裝載量： 10-150ml 。
4 、氣體轉子流量計量程： 0.05-0.5L/min 。
5 、 風機： 采用 HG-370 型空氣旋渦泵；功率： 370W ；最大風壓： 11.76kPa ；最大風量： 48m 3 /h 。
6 、泵的型號微型隔膜計量泵；功率： 30W ；最大流量： 9L/h ；沖程頻率： 120/minute ；吸程： 2m 。
7 、濕式氣體流量計：型號： LML-2 ，額定流量： 0.5m 3 /h, 容積： 5L/ 轉，精度： ± 1% 。
8 、 冷凝器：φ 40 × 400mm ；氣液分離器：φ 50 × 150mm 。
9 、 各項操作及壓力、流量的顯示、調節、控制全在控制屏板面進行。
10 、 框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
11 、 外形尺寸： 1600 × 600 × 1800mm 。
數據采集型（ JGKY- CHLHC/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、溫度巡檢儀。能在線監測溫度實驗數據。
|
