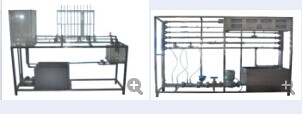

一、流體力學綜合實驗裝置 JGKY-LLZ
實驗?zāi)康模?
1 、適合于工程流體力學（水力學）教學實驗。
2 、可做雷諾實驗、柏努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。
主要配置：
雷諾實驗管、柏努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、測壓計、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框架。
技術參數：
1 、運行環境：溫度 0-40 0 C ，相對濕度：≤ 90%RH ，電源： 220V/50Hz 。
2 、雷諾管：長 1100mm 、內徑φ 14mm ，有機玻璃。
3 、柏努利管：總長 1100mm 、內徑φ 40mm 和φ 14mm ，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
4 、沿程阻力管：長 1100mm 、內徑φ 14mm ，有機玻璃制作，兩測壓點間的距離： 800mm 。
5 、局部阻力管：長 1100mm 、內徑φ 14mm ，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核。
6 、測壓計：φ 8X600mm ，壓差計內的指示液為水，無毒、操作安全
7 、水泵：最高揚程： 12m ，最大流量： 20L/min ，轉速 2800r/min ，功率 120W 。
8 、計量水箱：透明有機玻璃制作，外壁帶有計量刻度。
9 、實驗水箱：有機玻璃制成，約 40L ，上裝指示液盒，指示液為紅墨水。
10 、蓄水箱：容積約 60L ， PVC 板焊制而成。
11 、實驗所用的流體 -- 水為全循環設計。
12 、其他 : 管路、閥門及電路控制系統；整體框架：不銹鋼材質。
13 、 外形尺寸： 1500 × 550 × 1600mm 。
數據采集型（ JGKY-LXB/ Ⅱ）： 配計算機、微機接口和數據處理軟件、渦輪流量計、文丘里、壓力傳感器。智能儀表、全金屬管路、能在線監測流量、壓力等實驗數據。
|
