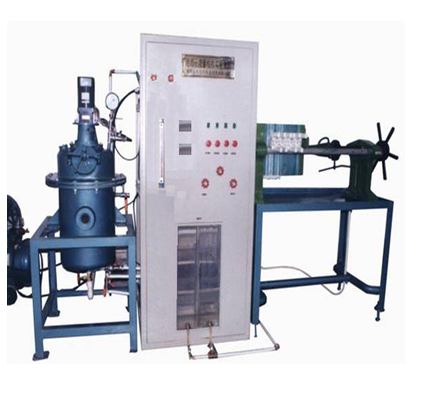

板框過濾－反應釜組合實驗裝置 JGKY-GF/Z
實驗?zāi)康模?
1 、掌握過濾的基本方法。
2 、掌握在恒壓下過濾常數 K 、當量濾液體積 q e 的求取。
3 、觀察過濾終了速率與洗滌速率的關系。
4 、反應釜實驗數據的測定。
主要配置：
1 、 空壓機、板框過濾機、混合槽、攪拌槽、計量槽、壓差計、水槽、離心泵、攪拌器、 壓力表、測溫元件、夾套、電加熱管、溫控儀、不銹鋼框架、 控制屏。
技術參數：
1 、空氣壓縮機排氣量： 0.036m 3 /h ，壓力： 0.7MPa ，功率： 750W ，轉速： 1200rpm 。
2 、板框過濾機的過濾面積： 0.12 ㎡ , 過濾介質為帆布。
3 、氣體容積： 30L ，混合槽有效容積： 30L ，水槽容積： 15L ，計量槽單筒容積： 14L 。
4 、壓差計 L ＝ 800mm ， 指示液為水，無毒、使操作更為安全，實驗所用的流體 -- 水為全循環設計。
5 、離心泵流量： 6m 3 /hr ，揚程： 24m ，輸入功率： 1.1KW 。
6 、 攪拌器轉速： 0-900 轉 /min 。
7 、 壓力表量程： 0-1Mpa 。
8 、測溫元件：采用數顯控制儀表，反應釜為夾套加熱、反應釜攪拌電機功率為 120 KW ，有效容積為 30L ，攪拌器轉速為 0 ～ 900 轉 /min 連續可調，水槽容積為 15L ；加熱溫度 200 度。
9 、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏板面進行。
10 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單、操作方便。
11 、 外形尺寸： 1600 × 600 × 1700 mm 。
|
