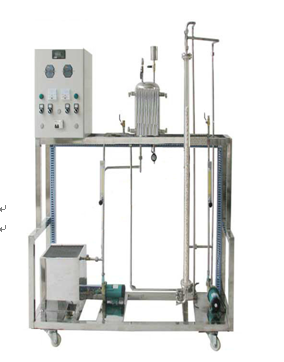

、管式反應器流動特性測定實驗裝置 JGKY-GFT
實驗?zāi)康模?
• 了解連續均相管式循環反應器的返混特性。
• 通過脈沖法測管式反應器停留時間分布。
• 分析觀察連續均相管式循環反應器的流動特征。
• 研究不同循環比下的返混程度，計算模型參數 n 。
主要配置：
玻璃管式反應器、轉子流量計、水泵、電導率儀、閥門、管路、不銹鋼臺架及控制屏等。
技術參數：
1 、反應器：有機玻璃制成， φ 30 × 1220mm 內裝瓷質填料。
2 、水泵：微型增壓泵，流量 12L/min ，揚程 10m ，功率 90W 。
3 、流量計： LZB-6 （ 6-60L/h ）液體轉子流量計，觀察、控制流量。
4 、電導率儀：數字電導率檢測儀，測定示蹤劑的含量。
5 、各項操作及顯示、調節、控制全在控制屏板面進行。
6 、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
7 、 外形尺寸： 1200X500X1600mm 。
|
