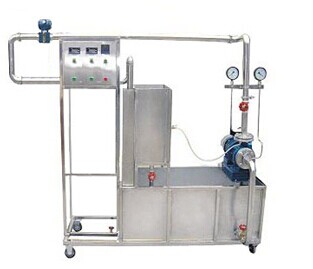

離心泵特性曲線測定實驗裝置 JGKY-LXB
實驗?zāi)康模?
1 、了解離心泵的結構和特性，熟悉離心泵的操作。
2 、測量一定轉速下的離心泵特性曲線。
3 、了解并熟悉離心泵的工作原理。
主要配置：
蓄水箱、離心泵、壓力表、真空表、功率表、渦輪流量計、實驗管路、不銹鋼框架、控制屏。
技術參數：
1 、臥式離心泵流量 6 /h, 揚程 15m ，功率 370W 。
2 、 流量測量采用 渦輪流量計，流量約 0.5 ～ 8 m 3 /h 。
3 、壓力表： Y-100 型， 0 ～ 0.6Mpa ，真空表 -0.1 ～ 0Mpa 。
4 、功率測量：數字型功率表，精度 1.0 級。
5 、 蓄水箱 由 PVC 或不銹制成，容積約 80L 。
6 、 實驗所用的流體 -- 水為全循環設計。
7 、控制屏面板及框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便。
8 、 外形尺寸： 1600 × 500 × 1500 mm 。
數據采集型（ JGKY-LXB/ Ⅱ）： 配計算機、微機接口和數據處理軟件、渦輪流量計及流量積算儀、變頻器、壓力傳感器。能在線監測流量、壓力等實驗數據。
|
