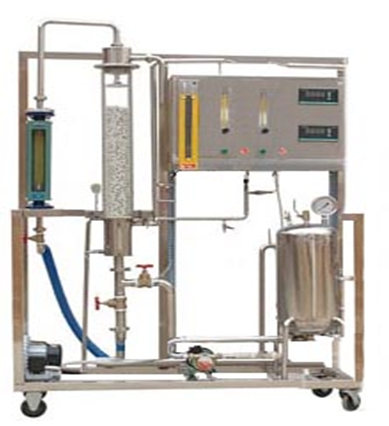

填料吸收實驗裝置 JGKY-XS/TL
實驗?zāi)康模?
1 、了解填料吸收塔的結構、流程及操作方法。
2 、觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
3 、測定總傳質系數 Kya ，并了解其影響因素。
主要配置：
吸收塔、風機、混合穩壓罐、流量計、 U 型壓差計、蓄水箱、水泵、壓力儀表、溫度儀表、 不銹鋼框架、控制屏。
技術參數：
1 、吸收塔采用填料塔，尺寸：φ 100 × 800mm ，塔體為透明有機玻璃，便于學生觀察相關實驗現象
2 、填料：φ 10 × 10 × 1mm 瓷拉西環，吸收介質：二氧化碳?xì)怏w，吸收劑：水。
3 、風機：風壓≥ 0.04Mpa, 排氣量≥ 85 L/min 。
4 、 流量計流量： 氣體轉子流量計兩個，大流量液體轉子流量計一個
5 、壓差計： U 型壓差計，觀察上下塔壓降變化。
6 、壓力儀表：測量范圍 0-0.25MPa ，精度 0.5 級；溫度儀表：測量范圍 -50 – 150 ℃，精度 0.5 級。
7 、混合穩壓罐：不銹鋼制作，對空氣和二氧化碳?xì)怏w充分混合、穩壓后輸出。
8 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便。
9 、 外形尺寸： 1500 × 600 × 1700mm 。
數據采集型（ JGKY-XCTL/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、壓差傳感器、渦輪流量計及流量積算儀。能在線監測壓差、溫度、流量等實驗數據。
|
