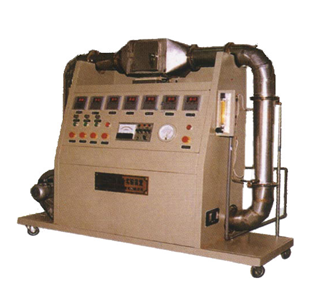

干燥—換熱組合實驗裝置 JGKY-GH/Z
實驗?zāi)康模?
1 、干燥動力學曲線的測定、水－空氣系統傳熱系數測定。
2 、可用于各類非熱敏性物料的結合水、非結合水與平衡水含量的實驗測定，以及氣流干燥過程的熱力學特性與熱、質同時傳遞過程的實驗研究。
主 要配置：
風機、干燥室、列管式換熱器、液體轉子流量計、熱球風速儀、 數顯儀表、 電加熱器、 電子天平、 風管、溫度控制器、不銹鋼框架、控制屏。
技術參數：
1 、離心風機風速： 2800rpm ，風量： 450 m 3 /h ，風壓： 120mmH 2 O ，效率： 66 ％，軸功率： 250w, 風量可調范圍： 0 － 600m 3 /h 。
2 、氣流干燥室斷面尺寸： 140 × 200mm ，水份干燥速率： 0.005-0.020gcm -2 min -1
3 、列管換熱器總外表面積： 0.20m 2 ，φ 19-18 × 1.5mm 紫銅管，長度 400/ 500mm 。
4 、轉子流量計流量： 16 － 160L /hr 。
5 、熱球風速儀風速： 0 － 10m /s 。
6 、空氣干球溫度計，濕球溫度計，加熱控制溫度計，空氣、冷卻水進出口溫度計，均為 Cu0 ～ 150 ℃ 熱電阻。
7 、加熱裝置： 3 × 1.0kw ，配電要求： AC220V ， 3.5kw ， 16A 。
8 、數顯電子天平，最大稱量： 400g ，稱量精度： 0.10g 。
9 、風管：不銹鋼材料制作，精細拋光。
10 、溫度控制儀表：數字顯示，溫控精度± %1 。
11 、框架為不銹鋼材質，結構緊湊，外形美觀，操作方便。
12 、 外形尺寸： 1800 × 500 × 1300 mm 。
|
