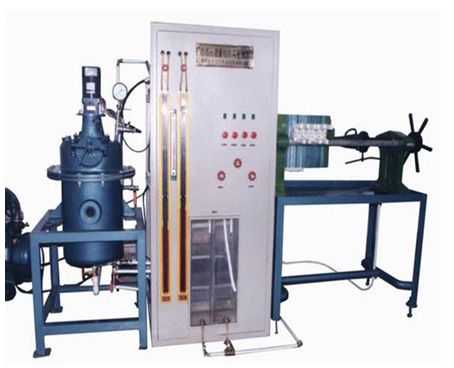

過濾－流量計校核組合實驗裝置 JGKY-GL/Z
實驗?zāi)康模?
1 、掌握過濾的基本方法。
2 、掌握在恒壓下過濾常數 K 、當量濾液體積 q e 的求取。
3 、觀察過濾終了速率與洗滌速率的關系外。
4 、流量計校核實驗數據測定。
主要配置 ：
空壓機、板框過濾機、文丘里流量計、壓力容器罐、混合槽、攪拌槽、計量槽、離心泵、攪拌器、壓差計、水槽、 不銹鋼框架、 控制屏。
技術參數：
1 、空氣壓縮機排氣量： 0.036m 3 /h ，壓力： 0.7MPa ，功率： 750W ，轉速： 1200rpm 。
2 、板框過濾機的過濾面積為 0.12 ㎡ ，過濾介質為帆布
3 、懸浮液：碳酸鈣和水混合物。
4 、文丘里流量計： 喉頸處的截面積為 0.5mm 2 。
5 、由空壓機提供壓力，并恒壓可調，壓力容器罐氣體容積： 30L 。
6 、混合槽有效容積為 30L ，水槽容積為 15L ，計量槽單筒容積： 14L 。
7 、離心泵流量： 6m 3 /hr ，揚程： 24m ，輸入功率： 1.1KW 。
8 、 攪拌器轉速： 0 ～ 900 轉 /min 。
9 、孔板孔口徑： d O = 8mm ， 文丘里管喉徑：d V = 8mm ，φ 21 × 3 不銹鋼管
10 、壓差計： 800mmU 型壓差計。
11 、實驗所用的流體 -- 水為全循環設計
12 、各項操作及、壓力、流量的顯示、調節、控制全在控制屏板面進行。
13 、框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
14 、 外形尺寸： 2500 × 650 × 1700 mm 。
|
