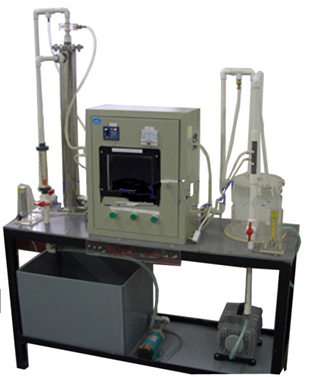

空氣中氮氧化物吸附裝置 JGHJ-548
設備特點：
• 設備布局合理、美觀，結構清晰，整體感強。
2. 填料塔、氣體緩沖箱、尾氣洗滌罐、 NO 2 吸附罐等都為透明有機玻璃制造，可觀察整個氣體處理過程的實驗現象，加深對設備整體結構的了解，掌握氮氧化物吸附處理流程的各項細節。
實驗?zāi)康模?
1. 了解氮氧化物吸附裝置的原理及結構。
• 通過對 NO 2 氣體進行吸附試驗，得到吸附凈化效率、不同空塔氣速下穿透曲線和保護作用時間等數據。
主要配置：
氣體緩沖器、三段活性炭吸附塔、尾氣洗滌罐、 NO 2 吸附罐、活性炭填料、真空泵、 NO 2 氣體鋼瓶、減壓器、氣體轉子流量計、電控箱、管道閥門、不銹鋼支架。
技術參數：
• 環境溫度： 5 ℃～ 40 ℃、電源 220V ，功率：≥ 500W 。
• 實驗氣量 1 ～ 5 m 3 /h ，氣體轉子流量計： 6-60ml/h,0.6-6 m 3 /h 。
• NO2 凈化效率大于 95 ％。
• 真空泵：旋片式真空泵 抽氣速率 : ≥ 2L/s 轉速 : 2800r/min, 功率 : 370W 。
• 氣體緩沖器和尾氣洗滌罐，容積 6L ，材質：優質有機玻璃。
• 活性炭吸附塔尺寸：Φ 100 × 1000mm, 材質優質有機玻璃， 功能：用于裝填填料以吸附 氮氧化物。
• 各項電路指示、操作均在控制屏面板進行。
• 控制屏和框架均為 304 不銹鋼，結構緊湊。
• 外形美觀，流程簡單，操作方便。
• 外形尺寸： 1200 × 500 × 1800mm ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
|
