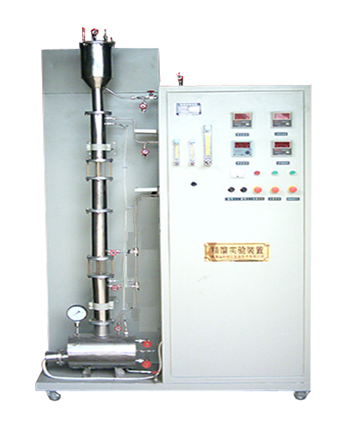

精餾實驗裝置 JGKY-JL
實驗?zāi)康模?
1 、熟悉精餾單元操作過程的設備與流程。
2 、了解板式塔結構與流體力學性能。
3 、掌握精餾塔的操作方法與原理。
4 、學習精餾塔效率的測定方法。
主要配置：
精餾塔、冷凝器、再沸器、溫控系統、加料系統、回流系統、產品貯槽、配料槽及測量?jī)x表、不銹鋼框架、控制屏。
技術參數：
1 、精餾塔體和塔板均采用不銹鋼制作，精餾塔容積： 8L ；塔徑：φ 50mm ，塔板數： 13 塊，板間距： 100mm ，孔徑： φ 2mm ，開孔率： 6 ％。
2 、冷凝器換熱管管徑：φ 12mm ，壁厚： 1mm, 換熱面積： 0.0568m 2 。
3 、再沸器采用不銹鋼制作，內置電加熱管加熱，總加熱功率為 2000W ，分兩組，各 1000W 。
4 、溫控系統采用自動無級控溫承擔精餾塔的溫度控制調節。
5 、加料系統：料液泵流量： 0.4m 3 /hr, 揚程： 8m ，功率： 90W 。
6 、塔頂餾出液的組成： 90-95% ，進料組成： 15-35% 。
7 、裝置產量：約 2-4L/H 。
8 、回流系統 : 由兩支 LZB-6 的液體流量計控制回流比。
9 、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏板面進行。
10 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便操作方便 , 操作方便。
11 、 外形尺寸： 1300 × 500 × 2300 mm 。
數據采集型（ JGKY-JL/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、壓力感器。能在線監測壓力、溫度等數據。
|
