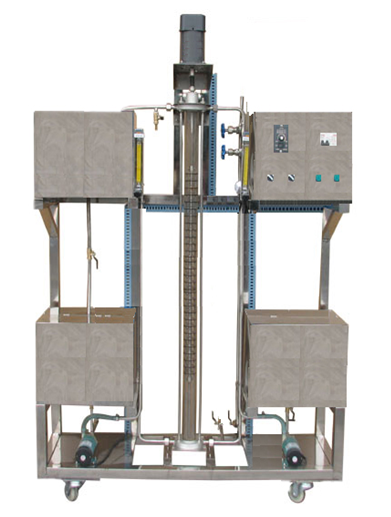

振動篩板萃取實驗裝置 JGKY-CQ/SB
實驗?zāi)康模?
1 、了解振動篩板萃取實驗裝置的構造和應用。
2 、測定萃取塔的萃取效率。
3 、掌握振動頻率與萃取效率的相互關系。
主要配置： 萃取塔、輸送泵、轉子流量計、振動機構、調速器、高低位水箱、不銹鋼框架、不銹鋼料液槽、控制屏。
技術參數：
1 、玻璃萃取塔直徑： DN25mm ，高度： 1500mm 。
2 、篩板數： 12 塊。
3 、輸送泵： 分別將兩相液體輸送至高位槽中。
4 、流量計流量： 10-100L/h 。
5 、振動機構：調速電機功率： 75W ， 調速范圍： 0-250 轉 / 分 。
6 、控制屏面：溫度、流量、振動頻率的顯示及調節。
7 、框架為不銹鋼，結構緊湊，外形美觀，流程簡單 , 操作方便。
8 、 外形尺寸： 800 × 650 × 2500 mm 。
數據采集型（ JGKY-CQSB/ Ⅱ）： 配計算機、微機接口和數據處理軟件、溫度傳感器、渦輪流量計及流量積算儀。能在線監測溫度、流量等實驗數據。
|
