一 . 技術性能

1 、輸入電壓：三相四線（或三相五線）～ 380V ± 10% 50Hz

2 、工作環境： 環境溫度范圍為 -10 ℃ ～ + 45 ℃ 相對濕度＜ 85% （ 25 ℃ ）海拔＜ 4000m

3 、裝置容量：＜ 3kVA

4 、外形尺寸： 1500mm × 805mm × 1650mm

5 、安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流 I Δ n ≤ 30mA 、分?jǐn)鄷r(shí)間≤ 0.1s ）、過壓保護、過流保護、過載保護等措施。

二 . 基本配置

實訓臺提供線電壓 380V 和相電壓 220V 兩種電源，控制屏兩側提供有單、三相電源插座。

1 、設有 450V 指針式交流電壓表 1 只，通過波段開關切換指示電源輸入的三相線電壓。

2 、實訓臺電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護；實訓臺提供安全型插孔三相電源輸出兩組，單相電源輸出采用二插三孔式插座。

3 、設有 0-10V 可調模擬電源， 0-24mA 可調恒流源，可供變頻器外接模擬量（電壓輸入 / 電流輸入）和 PLC 擴展模擬量模塊調節模擬使用。并配有高精度指針表顯示指示。

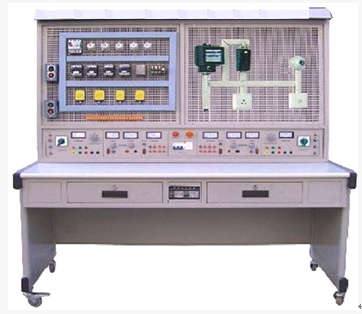

•  實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方 , 桌子左右各設有一個抽屜（帶鎖）用于放置工具和元器件。

器件配置清單

序號	名 稱	型號與規格	數量
1	PLC 可編程控制器	FX1N-40MR	1
2	FX1N-485BD 通訊模塊	FX1N-485BD	1
2	24V 開關電源	220V 輸入， DC24V 輸出， 3A	1
3	變頻器	FR-740 0.45KW( 帶 RS-485 通訊接口）	1
3	中間繼電器	MY2NJ 歐姆龍 DC24V/ 10A	8
4	按鈕控制掛箱	尺寸： 40*60** 15CM 通用 22 直徑開孔 12 個， 可裝配按鈕，指示燈、選擇開關、急停按鈕等部件	1
5	急停按鈕	PBC Y090-11ZS	1
6	控制變壓器	BK-100 ，輸出 110v ， 36V,24V,6.3V
7	行程開關	LX191-1	2
8	空氣開關	DZ47-63LE4P 5A	1 只
9	漏電斷路器	DZ47-C10	2 只
10	保險絲座	RT18-32/3P	3 只
11	直插式保險座	RT14-20	3 只
12	熔斷器	RT18-20/ 3A	3 只
13	熔斷器	RT14-20/ 2A	3 只
14	交流接觸器	SIEMENS 3TB41 110V	4 只
15	熱繼電器	JRS1D-25 （ 0.63 -1A ）	1 只
16	熱繼電器座	JRS1D-25/Z	1 只
17	平動按鈕	Φ 22-LAY16-AG11 綠	2 只
18	平動按鈕	Φ 22-LAY16-AR11 紅	2 只
19	平動按鈕	Φ 22-LAY16-AB11 藍	2 只
20	旋鈕開關	LAY37-11X3 3 檔	2 只
21	信號燈	380V Φ 22 紅色 / 綠色各 2 只	4 只
22	螺絲套件	4.0X16	80 只
23	走線槽	25*25	2 米
24	接線端子排	JF5-2.5/5	5 條
25	G 形導軌	0.4 米	1 根
26	0.75 控制線	0.75	50 米
27	1.5 主干線，三色	黃、綠、紅、每種顏色 50 米	每種 50 米
28	專用接地線	黃 / 綠相間	2 米
29	壓線鉗	可壓接 0.5 -6mm 2 線材	1
30	冷壓端子頭	U 型接線端子 SV1.25-3	300 只
31	三相鼠籠式異步電動機	WDJ26 ， AC380V △ /Y 180W	1 臺
32	三相鼠籠式雙速電機	WDJ26S AC380V 1400/2800r/min	1 臺
33	實訓指導書	BR-201B 維修電工技能實訓考核實驗指導書	1 本
34	編程電纜	SC-09	1
35	編程軟件	(GX Developer)8.86 中文中文版本	1

配套電工仿真軟件簡介：

依據中華人民共和國勞動和勞動安全行業標準《“維修電工”職業技能實訓和鑒定設備技術規范》采用三維仿真技術仿真實訓軟件，包括電工基礎、儀器儀表、常用工具、導線連接、照明電路、電機與變壓器、低壓電器、電機控制電路、機床電路、電工識圖等 10 個實訓單元，涵蓋了國家維修電工（中初級）鑒定考核的全部模塊。實訓單元總共包含 60 以上典型的實訓項目，每個實訓單元要有場景展示、語音視頻電路原理講解、仿真實訓操作、器件檢測、接線實操、線路檢查、故障排查、通電試車、考考你并附有答案和操作提示、等若干實訓任務。系統要求 WINDOWS2000/XP 操作系統，產品包括軟件光盤及光盤盒一套。

含實訓項目如下：

1 ．常用工具使用：驗電筆、鋼絲鉗、旋具、電工刀、剝線鉗、電烙鐵、手電鉆和沖擊鉆、梯子。

2 ．導線連接焊接工藝：導線簡介、命名法、線材選用、導線連接、線頭絕緣恢復、手工焊接、實訓、拆焊技術等。

3 ．安全用電常識：觸電方式、防護措施、接地接零、急救措施及人工急救。

4. 儀器儀表：直流電流表、直流電壓表、直流單臂電橋、指針式萬用表、數字式萬用表、兆歐表、鉗形電流表。

5 ．照明電路：單級開關控制電路、觸摸開關控制電路、感應開關控制電路、聲控開關控制電路、單級開關串聯控制電路、單級開關并聯控制電路電光源、單級開關混聯控制電路、白熾燈并聯電路、白熾燈混聯電路、日光燈控制電路、單相電度表直接安裝電路、單相電度表間接安裝電路、兩地?zé)艨刂品抡鎸?shí)訓。

6 ．電機與變壓器：單相異步電動機、三相異步電動機、直流電動機、伺服電動機、變壓器、電流互感器、電壓互感器工作原理配合語音視頻講解、外形結構、拆裝操作等。

7 ．低壓電器：接觸器、熱繼電器、時間繼電器、速度繼電器、斷路器、組合開關、主令電器、熔斷器。元器件的種類、外形、電氣符號、選用原則、結構原理、解剖視圖動畫模擬結合實物圖片、語音視頻原理講解、拆裝操作并附有操作提示、測量檢測等功能。

8 ．電機控制電路：異步電動機、連續控制、雙重聯鎖、正反轉控制、生產機械、行程控制、 Y- Δ降壓、啟動控制、手動順序、起動控制、反接制動控制、繞線式電動機、直流電機、調速控制、接線實操、仿真實訓。包括元件介紹、電路原理語音視頻講解、仿真實訓配盤接線、仿真運行、模擬考核、設置故障、查找排除故障、并附有答案和操作提示。

9 ．機床電路： C620 車床、 M7120 平面磨床、 Z535 鉆床、模擬考工。

10. 電工識圖：電工圖形、符號、原理圖、接線圖的繪制原則和分析方法，帶實訓題和答案及操作提示等。

基礎實訓項目：

1 ：常用電器元器件的認識 :

2 ：常用電器元器件的性能及參數

3 ：常用元器件的選型 :

4 ：電工布線工藝

5 ：電器元器件的布局規劃 :

6 ：電器電路的綜合調試

7 ：電器電路綜合檢修測試

8 ： PLC 基本原理

9 ： PLC 基本指令

10 ： PLC 高級指令

實訓項目

1 、電力拖動實訓項目

實驗一、三相異步電動機直接起動控制

實驗二、三相異步電動機接觸器點動控制線路

實驗三、三相異步電動機接觸器自鎖控制線路

實驗四、三相異步電動機定子串電阻降壓起動手動控制線路

實驗五、三相異步電動機定子串電阻降壓起動自動控制線路

實驗六、 Y —△起動自動控制線路

實驗七、接觸器聯鎖的三相異步電動機正反轉控制線路

實驗八、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

實驗九、雙重聯鎖的三相異步電動機正反轉控制線路

實驗十、三相異步電動機單向降壓起動及反接制動控制線路

實驗十一、三相異步電動機能耗制動控制線路

實驗十二、三相異步電動機的順序控制

實驗十三、三相異步電動機的多地控制

實驗十四、三相異步電動機正反轉點動起動控制線路

實驗十五、工作臺自動往返控制線路

實驗十六、帶有點動的自動往返控制電路

實驗十七、 X62W 型萬能銑床主軸與進給電動機的聯動控制線路

實驗十八、 C620 型車床的接線、故障與維修

實驗十九、電動葫蘆的控制線路

可編程控制器（ PLC ）：

實訓：

1 、 PLC 控制三相異步電動機單向點動控制程序

2 、 PLC 控制三相異步電動機單向連續運轉控制程序

3 、 PLC 控制三相異步電動機單向連續帶點動控制程序

4 、 PLC 控制三相異步電動機多地控制程序

5 、 PLC 控制三相異步電動機順序控制程序

6 、 PLC 控制三相異步電動機雙重聯鎖正、反轉控制程序

7 、 PLC 控制三相異步電動機自動往復控制程序

8 、 PLC 控制手動和自動往復運動的控制程序

9 、 PLC 控制三相異步電動機串電阻降壓啟動控制程序

10 ： PLC 控制電機先后啟動

11 ： PLC 定時運行電機

12 ： PLC 控制電機往復運動

13 ：基于 PLC 的 CA6140 車床電路控制

14 ：基于 PLC 的機床電路改造

變頻器實訓項目：

變頻器功能參數設置與操作

變頻器報警與保護功能

1. 多段速度選擇變頻調速

2. 外部端子點動控制

3. 控制電機正反轉運動控制

4. 控制電機運行時間操作

5. 瞬間停電變頻器參數設定

6. 外部電壓變頻調速

7. 外部電流變頻調速

8. 三相異步電動機的變頻開環調速

繼電器 /PLC/ 變頻器綜合實訓

1 ：工頻 / 變頻切換

2 ： RS485 通訊控制變頻器頻率

3 ： RS485 通訊讀取變頻器電壓、電流、轉速、頻率

4 ： RS485 通訊控制變頻器頻率切換。
