該裝置適合各大中專院校、職業技術學校學員、“電工基礎”、“電工學”、“模擬電路”、“數字電路”等課程實驗教學課程標準的要求，也適用于“電子設計與制作”第二課堂、任職培訓等實驗實訓教學。



一、技術性能

1. 輸入電源：三相四線（或三相五線） 380V ± 10% 50Hz

2. 工作環境：溫度 -10 ℃～＋ 40 ℃，相對濕度＜ 85% （ 25 ℃） 海拔＜ 4000m

3. 裝機容量：＜ 1.5kVA

4 、安全保護：五重安全保護功能

1 、三相隔離變壓器電源隔離：輸出三相電壓經隔離變壓器器隔離，對地不構成回路，避免火線經由人體的觸電事故。

2 、電壓型漏電保護器：當外殼上有漏電壓超過安全電壓 36V 時，自動切斷總電源進行保護。

3 、電流型漏電保護器：當對地漏電流超過安全電源 30 毫安時，自動切斷總電源進行保護。

4 、安全型導線插座：采用特殊設計的實驗導線和插座，封閉式設計，學生觸摸不到實驗導體部分，防止觸電事故發生。

5 、接地保護：實驗裝置設有接地地線，有效防止觸電事故發生。

二、電工電子綜合實驗臺的基本配置及功能

本裝置主要由電源控制屏、實驗桌、實驗掛箱等組成。

（一）電源、儀表控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實驗掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（含頻率計）、各種測試儀表及實驗器件等，具體功能如下：

1. 控制及交流部分

(1) 提供三相固定 380V 交流電源及可調交流電源，配備調壓器，規格為 380V 交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有三只指針式交流電壓表，通過波段開關切換可指示三相固定 380V 交流電源輸出電壓。

2. 儀表部分

(1) 真有效值交流數字電壓表一只：進行真有效值測量，測量范圍 0 ～ 500V ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯。

(2) 真有效值交流數字電流表一只：進行真有效值測量，測量范圍 0 ～ 5A ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯，具有超量程報警、指示及切斷總電源功能。

(3) 直流數顯電壓表一只：測量范圍 0 ～ 200V ，分 200mV 、 2V 、 20V 、 200V 四檔，直鍵開關切換，三位半數字顯示，輸入阻抗 10M Ω，精度 0.5 級，具有超量程報警、指示及切斷總電源等功能。

(4) 直流數顯毫安表一只：測量范圍 0 ～ 2000mA ，分 2mA 、 20mA 、 200mA 、 2000mA 四檔，直鍵開關切換 , 三位半數字顯示 , 精度 0.5 級，具有超量程報警、指示及切斷總電源等功能。

3. 直流電源部分

(1) 提供兩路 0.0 ～ 30V/0.5A 可調穩壓電源，從 0V 起調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

(2) 提供一路 0 ～ 200mA 連續可調恒流源，分 2mA 、 20mA 、 200mA 三檔，從 0mA 起調，調節精度 1 ‰，負載穩定度≤ 5 × 10-4 ，額定變化率≤５× 10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。

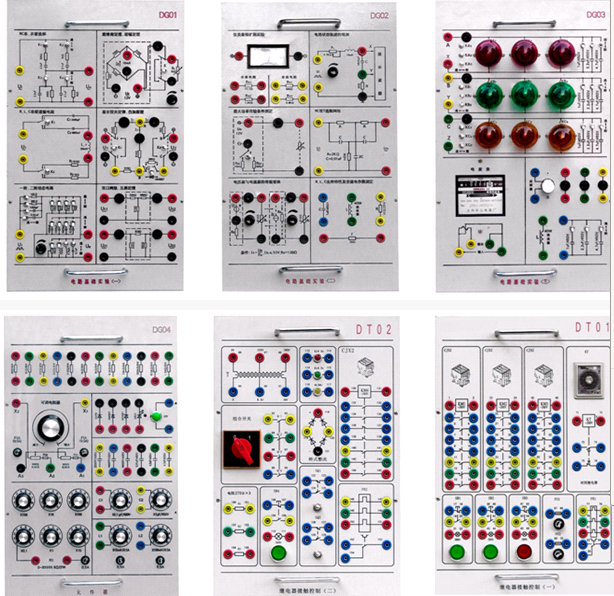

（二）實驗掛箱組件（ 元件器均采用



實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。 面板采用環氧樹脂板材料，數控加工工藝，具有絕緣（更安全）、加工精度高、外形美觀等特點。

（ 1 ）電工實驗掛箱一

設有 RC 串并聯選頻網絡實驗電路、戴維南定理 / 諾頓定理實驗電路、 RLC 串聯諧振實驗電路、基爾霍夫 / 疊加定理實驗電路、一階二階實驗電路、雙口網絡、互易定理實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

（ 2 ）電工實驗掛箱二

設有儀表量程擴展實驗電路、電路狀態軌跡的觀測實驗電路、最大功率傳輸條件測定實驗電路、 RC 雙 T 選頻網絡實驗電路、電壓源與電流源的等效變換實驗電路、 RLC 元件特性及交流電參數的測定實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。

（ 3 ）電工實驗掛箱三

設有燈組（ 9 個 15W 彩燈）實驗電路、電容組、單相電度表、日光燈實驗電路。設有互感實驗電路（大小互感線圈各一個）、鐵芯變壓器（ 36V/220V 、 50W ）一個。

（ 4 ）元件箱

設有實驗所需的電阻器、電容器、二極管等實驗元器件若干和一個 0-99999.9 歐 /2W 的電阻箱。

（ 5 ）模擬電子實驗掛箱

設有電源實驗電路、運放實驗電路、直流信號源、低壓交流電源、電阻電容三極管等實驗元件；配備單管、多級、負反饋實驗?zāi)�塊、分離、集成功率放大實驗?zāi)�塊。

（ 6 ）數字電子實驗掛箱

設有 8 位邏輯電平開關、 8 位邏輯電平指示、四位十進制設碼顯示器、一個共陰數碼管、兩組撥碼開關、單次脈沖、高可靠圓腳集成插座 8P 、 14P 、 16P 、 28P 、 40P 等若干以及實驗所需的電阻器、電位器三極管等。

（ 7 ）繼電控制實驗掛箱一

配備交流接觸器 4 只帶通電指示，熱繼電器 2 只，三相開關 1 只，整流橋堆一只，保險絲座 2 只，變壓器 1 只，指示燈 3 只。

（ 8 ）繼電控制實驗掛箱二

配備交流接觸器 2 只帶通電指示，時間繼電器 2 只帶通電指示，控制按鈕 4 只。行程天關 4 只。

（ 9 ） . 單相智能交流功率、功率因數表

由一套微電腦，高速、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經 A/D 變換，采用專用 DSP 計算有功功率。功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄、查詢。

10. 三相鼠籠電機（△ 380V ）

11. 實驗連接線：根據不同實驗項目的特點，配備兩種不同規格的實驗連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），兩種導線都只能配合相應內孔的插座，不能混插。

三、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造形美觀大方。實驗桌下方設有擱層，可以放置實驗掛箱，還設有四個帶剎車的輪子，便于移動和固定。

四、實驗項目

電工實驗項目

(1) 基本電工儀表的使用與測量誤差的計算

(2) 減小儀表測量誤差的方法

(3) 儀表（電壓表、電流表）量程擴展實驗

(4) 線性與非線性電路元件伏安特性的測繪

(5) 電位、電壓的測定及電路電位圖的繪制

(6) 基爾霍夫定律驗證及其故障判斷

(7) 疊加原理驗證及其故障判斷

(8) 電壓源與電流源的等效變換

(9) 戴維南定理驗證

(10) 諾頓定理驗證

(11) 最大功率傳輸條件測定

(12) 二端口網絡實驗

(13) 互易定理實驗

(14) 受控源的實驗研究

(15) 典型電信號的觀察與測量

(16) RC 一階電路的響應測試

(17) 二階動態電路響應的研究

(18) R 、 L 、 C 元件阻抗特性的測定

(19) RC 串、并聯選頻網絡特性測試

(20) R 、 L 、 C 串聯諧振電路的研究

(21) RC 雙 T 選頻網絡

(22) 電路狀態軌跡的觀測

(23) R 、 L 、 C 元件特性及交流電參數測定

(24) 用三表法測量交流電路等效參數

(25) 正弦穩態交流電路相量的研究

(26) 互感實驗

(27) 單相鐵心變壓器特性的測試

(28) 三相交流電路電壓、電流的測量

(29) 三相電路功率的測量

(30) 單相電度表的校驗

(31) 功率因數及相序的測量

(32) 負阻抗變換器及其應用

(33) 回轉器及其應用

模擬電路實驗項目

1 、常用電子儀器的使用

2 、二極管的簡單測試

3 、晶體三極管輸入輸出特性實驗

4 、單級放大電路

>5 、兩級放大電路

6 、負反饋放大電路

7 、射極跟隨器

8 、差動放大電路

9 、場效應管放大器

10 、 RC 正弦波振蕩電路

11 、 LC 振蕩器及選頻放大器

12 、集成運放的基本參數測試

13 、集成運放比例求和運算電路

14 、集成運放的積分、微分電路

15 、集成運放的電壓比較器 電路

16 、波形發生器

17 、有源濾波器

18 、集成功率放大器

19 、互補對稱功率放大器

20 、集成穩壓器

21 、串聯穩壓電路

22 、晶閘管可控整流電路

數字電路實驗項目

1 、晶體管開關特性、限幅器與鉗位器

2 、 TTL 集成邏輯門的邏輯功能與參數測試

3 、 CMOS 集成邏輯門的邏輯功能與參數測試

4 、集成邏輯電路的連接和驅動

5 、組合邏輯電路的設計與測試

6 、譯碼器及其應用

7 、數據選擇器及其應用

8 、觸發器及其應用

9 、計數器及其應用

10 、移位寄存器及其應用

11 、脈沖分配器及其應用

12 、使用門電路產生脈沖信號 —— 自激多諧振蕩器

13 、單穩態觸發器與施密特觸發器 —— 脈沖延時與波形整形電路

14 、 555 時基電路及其應用

15 、電子秒表

16 、電子密碼鎖

17 、數字頻率計

18 、智力競賽搶答裝置

19 、 D/A 、 A/D 轉換器

電拖實驗項目：

1 、接觸器點動控制線路
2 、接觸器自鎖控制線路
3 、點動控制又可自鎖控制線路
4 、接觸器聯鎖正反轉控制線路
5 、按鈕聯鎖正反轉控制線路
6 、按鈕和接觸器雙重聯鎖正反轉控制線路
7 、啟動順序控制線路 ( 一 )
8 、啟動順序控制線路 ( 二 )
9 、停止順序控制線路
10 、兩地控制線路
11 、手動接觸器控制串聯電阻降壓?jiǎn)��?dòng)電路
12 、時間繼電器控制串聯電阻降壓?jiǎn)��?dòng)電路
13 、接觸器控制 Y-△ 降壓?jiǎn)��?dòng)控制電路
14 、時間繼電器控制 Y-△ 降壓?jiǎn)��?dòng)控制電路
15 、異步電動機能耗制動控制線路
16 、 C620 車床的電氣控制



每臺配一套電工實訓仿真軟件：

電工技能與實訓仿真教學系統共分七大部分，即電工基本常識與操作、電工儀表、照明電路安裝、電機與變壓器、低壓電器、電動機控制和電工識圖。
1   電工基本常識與操作
本部分包含安全用電常識、常用電工工具、常用導線連接和手工焊接工藝四個專題，主要媒體為視頻影像，輔助媒體為多媒體。本部分視頻在我國產品生產基地 —— 深圳實景拍攝，所使用的設備與工藝流程，皆為生產車間現在正在使用的生產技術。
2   儀器儀表的使用
包括萬用表、電能表、鉗型電流表、兆歐表、直流電橋和配電板六個重點儀器儀表。
其中，萬用表部分展示了磁電式萬用表的外形、結構、面板外，重點以交互性模擬仿真的方式讓學生參與測量使用，并以實例詳細給出了操作步驟與使用方法，包括測直流電流、交直流電壓、電阻等。對數字式萬用表也作了介紹。
本部分的主要特色在于對操作情景的模擬，使瀏覽者在計算機旁即可學習到常用儀器的使用方法、注意事項，感受到操作儀器的逼真效果。
3   照明電路安裝
照明電路安裝中分為熒光燈和兩地控制燈。其中說明熒光燈是由燈管、鎮流器和啟輝器組成。而兩地控制電路是對白熾燈的控制方法，常見的是用一個開關控制一盞燈或多盞燈。而在日常生活和生產中，常遇到需要在兩個地方控制一盞燈的情況。
4   電機與變壓器
本部分的主要特色 :
電工技能與實訓的最終目的是要讓學生能獨立完成一個實用電路，從元器件的選擇、電路的布局、連線、焊接，到電路參數的測試，常用故障的判斷與排除等。本部分以電子電路最常用的穩壓電源、收音機、數字鐘、聲光報警、調光臺燈為具體實例，設計了如下六個模塊，讓學生自主地、身臨其境地完成訓練內容：
（ 1 ）器件：包括電路與器件外形的對照，器件的名稱、型號與在電路中的作用等。
（ 2 ）原理：以動畫加語音解說形式分布仔細解析了電路的工作原理與過程，使瀏覽者對電路的機理有較深入的了解。
（ 3 ）布局：瀏覽者可以根據布局原則與電路圖，從器件庫中取出元器件進行布局，其正確與否適時顯示。
（ 4 ）接線：根據接線原則與電路圖，瀏覽者可以對已完成布局的電路進行接線，其正確與否適時顯示。
（ 5 ）測試：接線正確的電路，瀏覽者可以通電測試，通過萬用表進行測量，通過示波器觀察波形。
（ 6 ）排故：對常見的故障，引導學生能夠找出故障位置，對可能出現故障的元器件進行測試，找出已損器件并正確更換。
（ 7 ） ▲ 具有完全自主知識產權，具有軟件著作權證書。
