一、概述
本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、 PLC 綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

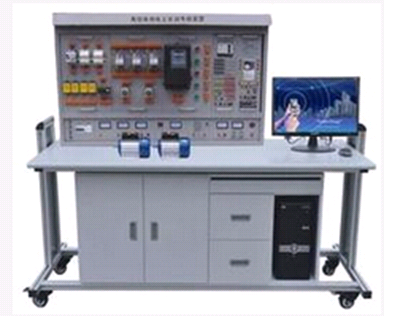

參考圖片
三、技術性能
1. 輸入電壓：三相四線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍為 -5 ～＋ 40℃
3. 裝置容量：＜ 1KVA
4. 安全保護：漏電動作電流 ≤30mA 過流保護、熔斷器保護
5. 外形尺寸： 1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1 、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2 、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只 450V 電壓表指示輸出線電壓。
3 、低壓交流電源：輸出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低壓交流電源。
4 、提供～ 220V 插座 2 只，為外部設備提供工作電源。
5 、直流穩壓穩流電源：電壓 0-30V 連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流 2A ，具有預設式限流保護功能。
6 、固定低壓直流電源： +5V 、 ±12V 有過載保護
7 、恒流源： 4mA-20mA 連續可調一路
（二）實訓掛箱及器材配備
1 、 SY-61 維修電工掛箱（一）
2 、 SY-62 維修電工掛箱（二）
3 、 SY-63 維修電工掛箱（三）
4 、 SY-64 維修電工掛箱（四）
5 、 SY-65 維修電工掛箱（五）
6 、 DW-PLC 可編程控制器實訓組件：提供三菱 FX1N-24mR-001 型主機及配套轉換接口， SC-09 編程電纜。 (PLC 增加多功能多擋控制功能 )
7 、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8 、 PLC 仿真實訓軟件一套：
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態
（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查
（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能
（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查
9 、變頻器實訓掛箱
配置三菱 FR-S520 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。
10 、單片機實訓掛箱
1 、單片機系統部分：
1 ）標準配置是在系統可編程 Keil C51 單片機仿真系統。
2 ）單片機本身的全部輸入和輸出端口由排針和自鎖緊插孔引出。
3 ） 8 路譯碼輸出。
4 ） 32K 單片機外部擴展 RAM 。
5 ）單片機外部擴展總線包括 8 位數據總線、地址總線、讀寫信號和時鐘等控制線全部由排針和自鎖緊插孔引出。
6 ） 單片機仿真系統采用 USB 通信或 RS232 串行通信兼容設計的通信方式。
2 、集成一體化實驗區部分：
1 ） 單路 8 位數字模擬轉換接口 DAC0832 模塊。
2 ） 8 路 8 位模擬 / 數字轉換接口 ADC0809 模塊。
3 ） 可編程并行輸入 / 輸出接口 8255 模塊。
4 ） 8 位并行輸入輸出擴展模塊。
5 ） 8279 經典鍵盤顯示接口控制模塊。
6 ） 看門狗電路 MAX708 。
7 ）數字溫度傳感器 DS18B20 測量電路模塊。
8 ）串行 8 位 A/D TLC549 模塊。
9 ）串行 10 位 D/A TLC5615 模塊。
10 ） 自帶 T6963C 控制器的 128 × 64 LCD 液晶模塊。
11 ） IC 卡讀寫模塊。
12 ） 16 × 16 點陣 LED 模塊。
13 ）串行實時時鐘 PCF8563 電路。
14 ）串行存儲器電路。
15 ） ZLG7290 串行鍵盤顯示控制電路模塊。
16 ） EEPROM 存儲器電路。
17 ） 16C550 串行通信控制器模塊電路。
18 ）主從方式 USB 通信模塊。
19 ） RS485 通信模塊。
20 ） RS232 通信模塊。
21 ）音樂發生器模塊電路，同時配有蜂鳴器。
22 ）繼電器控制模塊電路。
23 ） 4 相步進電機和驅動電路模塊。
24 ）直流電機測速和驅動并有正反向控制電路模塊。
25) 音頻放大器和射極跟隨器模塊。
26)PWM 輸出模塊。
27) 紅外光電通信模塊
28)8 路開關量輸入模塊。
29)8 路開關量輸出顯示模塊。
30)4 × 4 鍵盤矩陣。
31)8 位七段數碼顯示器。
32) 正負單脈沖發生器。
33)1HZ-1MHZ 固定脈沖分 8 路輸出。
34)0-5V 模擬電壓產生模塊。
35) 擴展實驗區：提供數據總線，地址總線和控制總線，方便新型模塊的擴展。
11 、多孔萬能實中板 2 塊
12 、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
13 、電機導軌及光碼盤測速系統
含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。
14 、三相鼠籠異步電動機 120W Y 接法 220V 1 臺
15 、三相鼠籠異步電動機 180W Y/△ 380V 1 臺
16 、安全配備滅火器 1 臺
（三）實訓桌
鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
四、實驗項目
（一）電拖部分
. 三相電機直接啟動控制
2. 三相電機點動控制
3. 三相電機自鎖運行控制
4 、帶電流表的點動與連續運行控制
5. 帶電能表的兩地控制
6. 單向運行反接制動控制
7. 時間繼電器控制電動機 Y/△ 降壓起動控制
8. 工作臺自動往返行程開關控制
（二） PLC 綜合實訓
1.PLC 認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC 仿真實訓
3.PLC 控制臺三相異步電動機正反轉控制
4.PLC 控制臺三相異步電動機 Y/△ 啟動控制
5.PLC 控制臺三相異步電動機降壓啟動控制
6.PLC 控制臺三相異步電動機能耗制動控制
7.PLC 控制臺三相異步電動機自鎖運行控制
（三）基于變頻器的電機拖動與控制實訓
1 ．變頻器功能參數設置與操作
2 ．變頻器報警與保護功能
3 ．多段速度選擇變頻調速
4 ．外部端子點動控制
5 ．控制電機正反轉運動控制
6 ．控制電機運行時間操作
7 ．瞬間停電變頻器參數設定
8 ．外部電壓變頻調速
9 ．三相異步電動機的變頻開環調速
四） PLC 、變頻器的電機的拖動控制實訓
1. 基于 PLC 通信方式的多段速選擇變頻調速
2. 基于 PLC 通信方式的變頻器開環調速
3. 基于 PLC 通信方式的變頻器閉環調速
（五）單片機技能實訓
第一部分 單片機軟件編程基礎實驗
1 、清零實驗
2 、拆字實驗
3 、拼字實驗
4 、數據傳送實驗
5 、數據排序?qū)嶒?
6 、無符號雙字節快速乘法編程實驗
第二部分 單片機硬件基礎接口應用實驗
1 、單片機 I/O 口應用實驗 _ P3.3 口輸入 P1 口輸出
2 、單片機 I/O 口應用實驗 _ 工業順序控制
3 、并行 I/O 接口 8255 應用
4 、簡單 I/O 口擴展實驗
5 、 A/D 轉換實驗
6 、 D/A 轉換實驗
7 、鍵盤顯示控制器 8279 應用實驗
8 、步進電機控制實驗
9 、小直流電機調速實驗
10 、 電子音響實驗
11 、繼電器控制實驗
12 、數據存貯器擴展實驗
13 、 8031 單片機串行口應用實驗 _ 雙機通信
14 、 8031 串行口應用實驗 _ 與 PC 機通信
15 、 串行接口 16C550 應用實驗
16 、串行 A/D 轉換器 TLC549 應用
17 、串行 D/A 轉換器 TLC5615 應用
18 、單片機雙機通信實驗 _ 用 RS485 總線
19 、 USB 接口應用實驗
20 、 16X16 LED 點陣顯示實驗
21 、 128 X 64 LCD 液晶顯示接口實驗
22 、 ISD1730 語音錄放實驗
23 、串行存儲器讀寫實驗
24 、數字溫度傳感器 DS18B20 的原理與應用實驗
25 、 “看門狗”復位實驗
26 、 I 2 C 總線應用實驗
27 、串行 E 2 PROM 的讀寫實驗
28 、 I 2 C 智能卡讀寫實驗
29 、串行鍵盤顯示接口 ZLG7290 應用實驗
30 、 PCF8563 串行實時時鐘應用實驗
31 、音頻放大器和射極跟隨器實驗
32 、 PWM 輸出實驗
33 、紅外光電通信模塊
• 室內照明配電
1. 插座和一個開關控制一盞燈
2. 日光燈線路的接線
3. 聲控開關控制白熾燈電路的接法
4 單相電度表直接接線電路
5. 配電板的安裝
6. 兩地控制一盞燈的接法
• 電子技術綜合訓練
1. 單相橋式整流電路
2. 串聯可調穩壓電源電路
3. 晶閘管測試電路
4. 晶閘管可控整流
5. 電子門鈴電路
6. 電子報警器電路
7. 光控燈路燈自動開關電路
8. 電子催眠器電路
（八）安全急救演示
（九）消防技能的認識與掌握（教師演示
