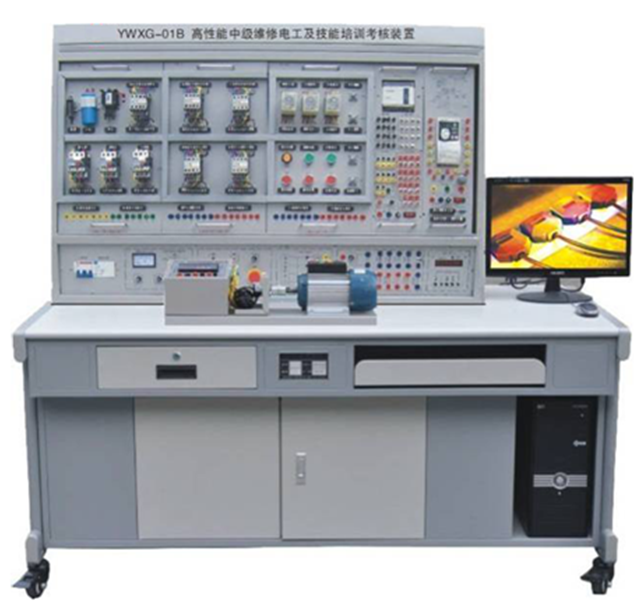

JG-YWXG-01B 型高性能中級維修電工及技能培訓考核實訓裝置

根據勞動和社會保障部頒發的 " 工人等級標準 " 和 " 職業技能鑒定 " 的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》教材要求的電氣控制線路，通過裝置配備的 PLC 可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。
二、裝置特點：
1. 電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2. 操作臺只需三相四線的交流電源，即可投入使用；
3. 技能培訓用的控制線路和經特殊設計的小電機 , 可模擬工廠中各類電氣拖動系統 , 并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4. 裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5. 所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6. 通過走線槽進行走線，進行工藝布線訓練。
7. 具有定時兼報警記錄儀，為學生實訓技能的考核提供一個統一標準。
三、技術性能：
1. 輸入電壓：三相四線（或三相五線）～ 380V±10% 50Hz
2. 工作環境：溫度 -10 ～＋ 40℃ 相對濕度＜ 85% （ 25℃ ）海拔＜ 4000m
3. 裝置容量：＜ 1.5KVA
4. 重量： 100Kg
5. 外形尺寸： 1305×805×1630mm3
6. 漏電保護動作電流： ≤30mA ；漏電保護動作時間： ≤0.1s 。
四、裝置的基本配置及功能：
（一） DW02 電源控制箱
　　主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。
（二）主控功能板配備資源
1. 三相四線電源輸入，經漏電保護器后，經過總開關，通過起、停按鈕控制接觸器通斷，并設有急�？刂瓢粹o；
2. 控制屏上有 450V 指針式交流電壓表 1 只，通過波段開關切換可以觀測三相電網電壓；
3. 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為學生實訓技能的考核提供一個統一的標準；
4. 智能型多功能交流電路測量電表：八位 LED 顯示，可同時測量工作電路中電流 I 、電壓 V 、功率 KW 、電能 KWh 、工作時間 T 。精度 1.0 級。
5. 交流低壓電源：設有變壓器一只，原邊 220V 、副邊 26V 和 6.3V 的交流電壓， 6.3V 用于信號指示燈電源， 26V 用于能耗制動中整流電路的交流電源；
6.4 只 5408 二極管，用于能耗制動的整流電路；
7. 三只 75Ω/75W 電阻用于電動機降壓啟動、一只 10Ω/25W 用于異步電動機的能耗制動。
（三）實訓桌
　　實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可放置掛件和實訓物品。
五、實訓項目：

1. 三相異步電動機直接啟動控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機自鎖控制電路
4. 三相異步電動機按鈕聯鎖正反轉控制電路
5. 三相異步電動機接觸器聯鎖正反轉控制電路
6. 三相異步電動機雙重聯鎖正反轉控制電路
7. 三相異步電動機工作臺自動往返控制電路
8. 兩臺三相異步電動機順序啟動、順序停轉控制電路
9. 三相異步電動機的兩地控制電路
10. 接觸器控制的 Y-△ 控制
11. 時間繼電器控制的 Y-△ 控制
12. 三相異步電動機單向啟動反接制動控制電路
13. 三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14. 三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15. 三相異步電動機正反轉啟動能耗制動控制電路
16. 單相鼠籠電動機電容啟動控制電路
17. 雙速交流異步電動機手動變速控制電路
18. 雙速交流異步電動機自動變速控制電路
19. 斷電延時直流能耗制動的 Y-△ 啟動控制電路
20. 三相異步電動機正反轉能耗制動控制線路
21. 三相異步電動機正反轉啟動反接制動控制線路
22. C620 型車床電氣控制線路
23. 電動葫蘆電氣控制
24. Y3150 滾齒機控制電路
25. 可編程控制器的基本指令操作
26. LED 數碼顯示控制
27. 天塔之光控制的模擬
28. 十字路口交通燈的模擬

29. 機械手動作的模擬
30. 四節傳送帶的模擬
31. 裝配流水線控制的模擬
32. 五相步進電機控制的模擬
33. 水塔水位模擬控制模擬
34. 液體混合裝置模擬控制的模擬
35. 郵件分揀機模擬控制的模擬
36. 軋鋼機模擬控制的模擬
37. 自動成型機模擬控制
38. 自動送料裝車控制的模擬
39. 全自動洗衣機控制的模擬
40. 電鍍生產線控制的模擬
41.PLC 控制的三相異步電動機正反轉控制
42.PLC 控制的三相異步電動機 Y-△ 啟動控制
43.PLC 控制的三相異步電動機降壓啟動控制
44.PLC 控制的三相異步電動機能耗制動控制
45. 變頻器功能參數設置與操作
46. 變頻器報警與保護功能
47. 多段速度選擇變頻調速
48. 外部端子點動控制
49. 控制電機正反轉運動控制
50. 控制電機運行時間操作
51. 瞬間停電變頻器參數設定
52. 外部電壓變頻調速
53. 外部電流變頻調速
54. 三相異步電動機的變頻開環調速
55. PLC 控制變頻器調速

六、實訓組件配置：

序號	編號	控制對象實訓模塊	數量	備注
1	DW-06	維修電工實訓考核組件（一）	1 件	提供電容器 2 只、交流電磁閥 1 只、交流接觸器 1 只、熱繼電器 3 只
2	DW-07	維修電工實訓考核組件（二）	1 件	提供空氣開關 1 只、 3P 熔斷器 2 只、交流接觸器 3 只
3	DW-08	維修電工實訓考核組件（三）	1 件	提供通電延時時間繼電器 2 只、斷電延時時間繼電器 1 只、行程開關 4 只、各種顏色的按鈕 6 只
4	DW-09	維修電工實訓考核組件（四）	1 件	提供交流接觸器 4 只
5	DW-PLC	PLC 可編程控制器實訓組件	1 件	提供三菱 FX1N-24MR-001 型主機
6		PLC 實訓模塊（ 16 件）	1 套	熟悉 PLC 指令的用法及編程方法
7	DW-BPQ	變頻器實訓組件	1 件	提供三菱 FR-S520SE-0.4KW 變頻器，可與 PLC 進行通訊實訓
8		SC-09 編程電纜	1 根	用于 PLC 主機與 PC 機通訊
9		編程軟件	1 套	提供三菱 SWOPC-FXGP/WIN-C 編程軟件
10		網孔實操板	1 塊	通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。該網孔板還可作為實訓項目的擴展模塊。
11		單相電容起動電動機	1 臺	交流 220V
12		三相鼠籠異步電動機	1 臺	交流 220V/△
13		三相鼠籠異步電動機	1 臺	交流 380V/Y （帶速度繼電器）
14		三相雙速異步電動機	1 臺	交流 380V/△/YY
15		電機導軌、光碼測速系統	1 套	不銹鋼導軌、進口光電編碼器

PLC 實訓模塊（整套）

序號	模塊編號	實訓模塊名稱	序號	模塊編號	實訓模塊名稱
1	PLC-M	基本指令練習（三菱主機）	9	PLC-008	水塔水位
2	PLC-001	LED 數碼顯示	10	PLC-009	液體混合裝置
3	PLC-002	天塔之光	11	PLC-010	郵件分揀機
4	PLC-003	十字路口交通燈	12	PLC-011	軋鋼機
5	PLC-004	機械手	13	PLC-012	自控成型機
6	PLC-005	四節傳送帶	14	PLC-013	自動送料裝車
7	PLC-006	裝配流水線	15	PLC-014	全自動洗衣機
8	PLC-007	五相步進電機	16	PLC-015	電鍍生產線
