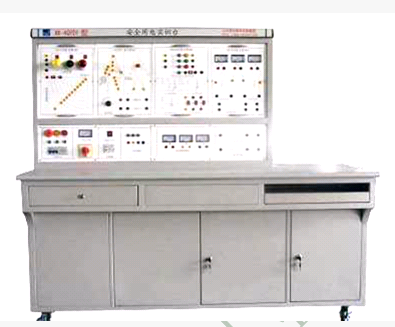

JGJB-5600 型安全用電實訓臺
一、設備概述：
JGJB-5600 型安全用電實訓臺 ，適用于 《電氣安全工程》 、 《安全用電》 、 《電工作業》、 《電工技術》、 《電力工程概論》 等課程教學實訓。學員可通過實訓教學，熟悉各種電氣事故的原因和預防電氣事故的實用操作措施，從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決電氣事故的能力。
JGJB-5600 型安全用電實訓臺 ，同時使學生學習電網的多種連接方式、多種常用的線路保護方式，比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。
JGJB-5600 型安全用電實訓臺 ，采用臺式模塊化（掛板）結構，可擴展性強。教學模型均安裝在掛板上，使實訓元件更加直觀，方便學員學習掌握。
二、設備特點
1 、多重、可靠、全面的安全保護
電源總開關采用可靠性漏電保護斷路器，一旦漏電能在 0.1 秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。
2 、完善的硬件配置：
實訓臺所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。
3 、設備擴展方便： 模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。
4 、設備的可靠性： 元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。
5 、可進行電工實訓項目教學法的各種項目 。
三、技術性能
1 、工作電源：三相五線， AC380V ± 10 ％， 50HZ
2 、功率： Pmax 小于 300W
3 、環境溫度：－ 30 ℃ -40 ℃；相對濕度：≤ 90 ％
4 、重量： 80kg
5 、外形尺寸： 1700mm × 750mm × 1500mm
四、實驗項目
• 兆歐表的使用
• 接地電阻測試儀的使用
• 電流感知實驗
• 模擬人體阻抗實驗
• 模擬人體跨步電壓觸電實驗
• IT 系統絕緣監視模擬實驗
• 特低安全電壓的認識實驗
• 安全隔離變壓器的認識及安全原理實驗
• 電網 IT 系統模擬實驗
• 電網 TT 系統模擬實驗
• TN 系統模擬實驗
• TN 系統電網設備接地部分設備接零危害模擬
• TN 系統零線斷線與設備漏電模擬
• TN 系統零線斷線與不平衡負荷模擬
• 等電位連接模擬實驗
• 漏電保護器原理模擬實驗
• 安全標志牌的認識實驗
五、配置清單
1 、硬件單臺配置清單
序號 |
名稱 |
規格型號 |
數量 |
備注 |
1 |
安全用電實訓裝置 |
金屬臺 + 木質臺面 + 電源控制 + 實訓面板 |
1 臺 / 臺 |
|
2 |
安全用電掛箱 1 |
安全變壓器單元、特地安全電壓單元 |
1 只 / 臺 |
|
3 |
安全用電掛箱 2 |
電流型漏電保護實驗、電流感知 |
1 只 / 臺 |
|
4 |
安全用電掛箱 3 |
設備漏電模擬 |
1 只 / 臺 |
|
5 |
安全用電掛箱 4 |
三相負載、跨步電壓 |
1 只 / 臺 |
|
6 |
安全用電掛箱 5 |
電網三種接線方式模擬 |
1 只 / 臺 |
|
7 |
安全用電掛箱 6 |
人體觸電模擬 |
1 只 / 臺 |
|
8 |
安全用電掛箱 7 |
跨步電壓模擬、人體不同電流途徑的傷害 |
1 只 / 臺 |
|
9 |
指針式萬用表 |
MF47 |
1 只 / 臺 |
|
10 |
測電筆 |
|
1 支 / 臺 |
|
11 |
兆歐表 |
Z C25- 4 ， 0 ～ 10 00 兆歐 |
1 只 / 臺 |
|
12 |
接地電阻測試儀 |
10 Ω × 0.1 － × 1 － × 10 ， ZC29B-1( 或者 ZC29B-2) |
1 套 / 教室 |
|
13 |
急救橡皮模擬人 |
|
1 套 / 教室 |
選配 |
14 |
電工常用工具 |
絕緣棒、絕緣夾鉗、高壓驗電器、腳扣
登高板、安全腰帶 |
1 套 / 教室 |
選配 |
15 |
實驗指導書 |
|
2 本 / 臺 |
|
圖 4 接地電阻測試儀 圖 5 兆歐表
