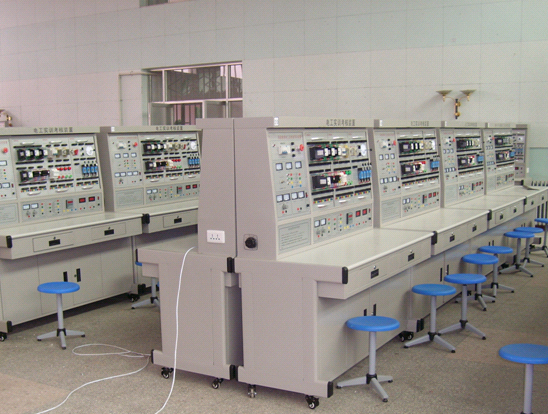

一、 京工科業： 概述 :"JG-9000 型高性能維修電工及技能實訓裝置 " 是根據機械工業職業技能鑒定指導中心組織編寫的《機械工人職業技能培訓教材》研制生產的，可對《初級維修電工技術》《中級維修電工技術》《高級維修電工技術》教材中列出的電氣控制線路和實用電子線路進行實際操作，快速掌握課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性，該實訓裝置不僅可供學生學習鍛煉，更是勞動鑒定部門、大中專院校、職校、技校初級、中、高級維修電工技能考核的理想設備。

二、特點
1 、電氣控制線路或電子線路實驗元器件都裝在作為掛板的安裝板上，操作

方便、更換便捷，可擴展功能或開發新實驗；操作內容的選擇具有典型性、實用性；
2 、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；
3 、技能培訓用的控制線路和配套的小電機經特殊設計 , 可模擬工廠各類電機的電力拖動系統 , 并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4 、設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有定時器兼報警記錄儀（服務管理器），為學生實驗技能的考核提供了一個統一的標準。
京工科業： 三、技術性能
1. 輸入電壓：三相四線制 380V±10% 50Hz
2. 工作環境：環境溫度范圍為 -5 ～＋ 40℃ 相對濕度＜ 85% （ 25℃ ） 海拔＜ 4000m
3. 裝置容量：＜ 1.5KVA
4. 外形尺寸： 157×73× 150cm 3
四、實訓項目
  （一）電力拖動部分
 1 、閘刀開關正轉控制線路
 2 、接觸器點動正轉控制線路
 3 、具有自鎖的正轉控制線路
 4 、具有過找保護的正轉控制線路
 5 、倒順開關控制正反轉控制線路
 6 、接觸器聯鎖的正反轉控制線路
 7 、按鈕聯鎖的正反轉控制線路
 8 、按鈕接觸器復合聯鎖控制線路
 9 、自動往返行程控制線路
 10 、接觸器控制串聯電阻降壓起動線路
 11 、時間繼電器控制串聯電阻降壓控制線路
 12 、手動 Y/ △降壓起動
 13 、接觸器控制 Y/ △降壓起動
 14 、時間繼電器控制 Y/ △降壓起動
 15 、 QX3-13 型 Y/ △自動起動控制線路
 16 、半波整流能耗制動控制線路
 17 、全波整流能耗制動控制線路
 18 、 C620 車床電氣控制線路
 19 、手動降壓起動
 20 、單相運行反接制動控制線路
 21 、電動葫蘆電氣控制線路
 22 、 C6163 車床電氣控制線路
 23 、控制電路聯鎖控制線路
 24 、主電路聯鎖控制線路
  （二） PLC 綜合訓練部分
 1 、與、或、非邏輯功能測試
 2 、定時器、計數器功能測試
 3 、跳轉、分支功能測試
 4 、移位寄存器實訓
 5 、數據處理功能實訓
 6 、微分、位操作實訓
 7 、藝術彩燈造型的 PLC 控制
 8 、 PLC 控制三相異步電動機自鎖正轉控制
 9 、 PLC 控制三相異步電動機正反轉控制
 10 、 PLC 控制三相異步電動機 Y/ △啟動控制
 11 、 PLC 控制三相異步電動機降壓啟動控制
 12 、 PLC 控制三相異步電動機能耗制動控制
 13 、 PLC 控制 C620 車床電氣控制線路
 14 、 PLC 控制 C6163 車床電氣控制線路
 15 、 PLC 控制電動葫蘆電氣控制線路

（三）變頻器的電機拖動與控制實訓（變頻器實訓 組件 ）

1. 變頻器的認識；

2. 變頻器的參數設定與操作；

3. 變頻器的面板控制；

4. 變頻器的電位控制；

5. 變頻器的電壓控制；

6. 變頻器的電流控制；

7. 變頻器的多段速控制；

8. 三相異步電動機的變頻調速。

（四） PLC 、變頻器的電機拖動與控制實訓

1. 基于 PLC 通信方式的多段速選擇變頻調速；

2. 基于 PLC 通信方式的變頻器開環調速；

3. 基于 PLC 通信方式的變頻器閉環調速；

4. 基于 PLC 模擬量方式的變頻器閉環調速。

（五）觸摸屏實驗室

1 ．基于觸摸屏控制方式的基本指令編程練習

2 ．觸摸屏組態控制三相異步電機正反轉實訓

3 ．觸摸屏控制直流電機調速實訓

4 ．觸摸屏控制變頻器調速



五、裝置的配備
( 一 ) DW01 電源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1 、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關 , 由接觸器通過起、停按鈕進行操作；
(2) 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數 , 為學生實訓技能的考核提供一個統一的標準。
2 、交、直流電源
(1) 勵磁電源：直流 220V/ 0.5A ，具有短路保護。
(2) 電樞電源：直流 0 ～ 220V/ 2A 連續可調電源一路，具有短路保護。
(3) 直流穩壓電源： ±12V/ 0.5A 兩路，＋ 5V/ 0.5A 一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源： ① 、設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓； ② 、設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓； ③ 、控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
3 、交、直流儀表
(1) 交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。
(2) 交流電壓表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示 "L" ，容性顯示 "C" ，純電阻不顯示），可儲存 15 組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10M Ω ，精度 0.5 級。
(5) 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。
4 、整流二極管： IN5408 四只
（二）實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實驗組件
1 ． DW-01 維修電工實訓組件（一）
掛箱上裝有熱繼電器、交流接觸器 380V 、按鈕指示燈（ 6.3V ），接線端子等。
2 ． DW-02 維修電工實訓組件（二）
掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸 器、接線端子等。
3 ． DW-03 維修電工實訓組件（三）
掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4 ． DW-04 維修電工實訓組件（五）
掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。
6 ． PLC 主機掛箱
配三菱 FX1N-40mR 主機，集成數字量 I/O （ 24 路數字量輸入， 16 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
7 ． PLC 實訓演示掛箱

序號	編號	控制對象實訓模塊	實訓教學目標
1	BH2	裝配流水線 / 十字路口交通燈	通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制， 掌握順序控制指令的編寫方法。
2	BH3	水塔水位 / 天塔之光	通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。 通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。
3	BH4	自動送料裝車 / 四節傳送帶	通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制， 掌握較復雜邏輯控制指令的編寫方法。
4	BH5	多種液體混合裝置	通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制， 掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。
5	BH6	自動售貨機	通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制， 掌握各種計數器指令及比較輸出指令的編寫方法。
6	BH7	自控軋鋼機 / 郵件分揀機	通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量 、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制， 掌握數值運算指令及中斷指令的編寫方法。
7	BH8	機械手控制 / 自控成型機	通過對機械手停留“位置”及自控成型機各方向“液缸位置”的控制， 掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。
8	BH9	加工中心	通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制， 掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。
9	BH10	四層電梯	通過對一個完整的四層電梯模型的綜合控制，初步掌握 PLC 控制系統的分析、 I/O 分配、設計 I/O 接線圖、接線、編程、調試等工作過程的綜合知識。

8 ．變頻器實訓掛箱
配置三菱 FR-D720 變頻器，帶有 RS485 通訊接口及 BOP 操作面板。
9 ．工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
10 ． PLC 仿真實訓軟件一套：
（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態
（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查
（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能
（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查
