一、技術指標及要求 :

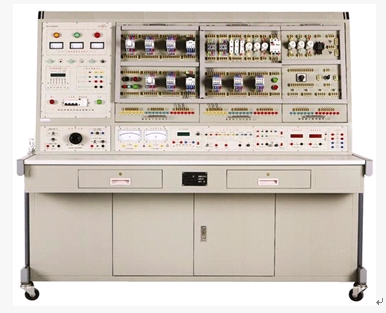

1 、外型尺寸： 168 x 70 x 150 cm
2 、工作電源：交流三相四線 380 ± 5% 50HZ
3 、輸入功率： <1.5KVA
4 、工作環境：環境溫度范圍為 -5 ～＋ 45 ℃
相對濕度＜ 85% （ 25 ℃ ）
海拔＜ 4000m
二、器材配置
1 、實驗桌：鐵質噴塑結構，耐磨防火板面板。
2 、電源控制屏：包含多組交直流穩壓電源、交流 0-250 三相可調電源、交流低壓電源及電流型、電壓型漏電保護裝置、測量?jī)x表等。
3 、實驗掛箱：（ 1 ）、維修電工實訓掛箱一
（ 2 ）、維修電工實訓掛箱二
（ 3 ）、維修電工實訓掛箱三
4 、三相異步電動機（ 180W ）兩臺。
6 、高可靠實驗導線、實驗指導書、使用說明書 1 套。
三、設備功能及技術參數
• 實驗桌：
鐵質噴塑結構，耐磨防火板面板；中間設有兩個抽屜，供放置實驗導線及工具；下面設有雙門柜，用來放置實驗掛箱等。配有四個輪子及剎車固定系統，方便搬遷移動。
• 電源控制屏：
鐵質噴塑結構、鋁塑板面板。
（ 1 ）輸出交流電源：三相四線交流 380V 輸出，三只指針式電壓表指示。
（ 2 ）勵磁電源：直流 220V/ 0.5A ，具有短路保護。
（ 3 ）電樞電源：直流 0 ～ 220V/ 2A 連續可調電源一路，具有短路保護。
（ 4 ）人身安全保護功能：電流型漏電保護、電壓型漏電保護和防觸電實驗導線。
（ 5 ） 直流穩壓電源：± 12V/ 0.5A 兩路，＋ 5V/ 0.5A 一路，具有短路軟截止自動恢復保護功能。
（ 6 ）設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源。合上開關后，變壓器副邊即可輸出 36V 、 110V 、 24V 、 12V 、 6.3V 的交流電壓；
（ 7 ）設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓；
（ 8 ）控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
（ 9 ）交流電壓表 1 只： 0 ～ 500V 交流電壓表一只，精度 1.0 級。
（ 10 ）交流電流表 1 只： 0 ～ 5A 交流電流表一只，精度 1.0 級。
（ 11 ）功率、功率因數表 1 只： 5 位數碼管顯示，功率的測量精度 0.5 級，電壓、電流量程分別為 450V 、 5A ，可測量負載的功率、功率因數、電壓、電流、頻率等。
直流電壓表 1 只：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10M Ω，精度 0.5 級。
（ 12 ）直流電流表 1 只：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。
（ 13 ）整流二極管： IN5408 四只。
3 、實驗掛箱
（ 1 ）、維修電工實訓掛箱一
配備漏電保護開關、陶瓷熔斷器、行程開關、指示燈、按鈕和接線端子等。
（ 2 ）、維修電工實訓掛箱二
配備交流接觸器 4 只、熱繼電器 2 只、時間繼電器 2 只、接線端子等。
（ 3 ）、維修電工實訓掛箱三
配備電磁鐵、電子式時間繼電器、急停按鈕、萬能轉換開關、十字開關、接線端子等。
4 、三相異步電動機（兩臺）
A:180 瓦、鋁合金外殼、可任意連接成星形和三角形。
B:180 瓦、鋁合金外殼、帶離心開關，可做速度繼電器使用。
• 實驗內容
電工基礎知識
1 、電工安全作業概述
2 、電工基礎知識
3 、常用電工儀表
4 、電氣安全知識
5 、保證安全技術措施和組織措施
6 、電氣安全防護技術
7 、電氣防火、防爆與撲救
8 、接地與防雷
9 、常用低壓電器
10 、異步電動機
1 ： 三相異步電動機直接啟動控制
2 ： 三相異步電動機接觸器點動控制線路
3 ： 三相異步電動機接觸器自鎖控制線路
4 ： 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
5 ： 三相異步電動機的順序控制
6 ： 三相異步電動機的多地控制
7 ： 通電延時帶直流能耗制動 Y- △啟動控制線路
8 ： 接觸器聯鎖的正反轉控制線路
9 ： 工作臺自動往返控制線路
10 ： C620 型車床的接線、故障與維修
11: CA6140 車床電路接線、故障與維修
12: 電磁鐵制動試驗
13 ：熱繼電器過載保護
14 ：萬能轉換開關控制電機正反轉
15 ：方向控制開關控制的多電機運行方向控制
16 ：自行設計電氣控制電路。
