• 概述

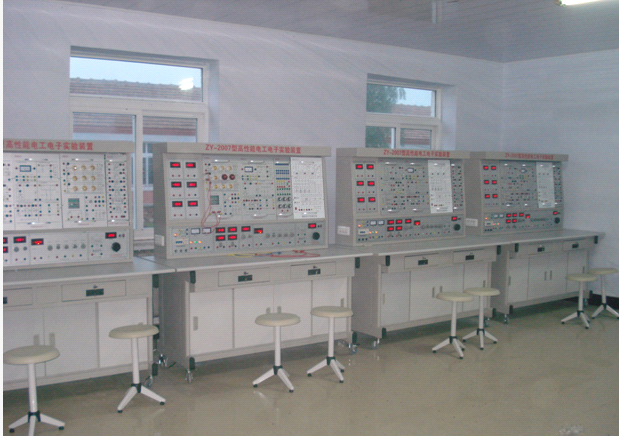

高性能電子實驗裝置吸收了國內國外先進教學儀器的優點，充分考 慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，采用掛箱式結構，簡 潔明了，布局合理，使用方便靈活。實驗儀表全數字化顯示、精度高，對實驗中所涉及的電 源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置性能優越， 是各大中專院校實驗室建設的最佳選擇。
用途 : 適用各大中專院 “ 數電 ” 、 “ 模電 ” 、 “ 電機控制 ” 、等課程的實驗教學。并可擴展 “ 可 編程控制器 ” 及 “ 電機變頻控制 ” 等實驗內容。
二、技術指標及要求 :
1 、外型尺寸： 135 x 60 x 143 cm 3
2 、工作電源： 交流三相四線 380 ± 5% 50HZ
3 、輸入功率： <1.5KVA
4 、輸出交流電源： 三相四線 380V 、單相 0--450V 連續可調，電壓電流表指示。
5 、人身安全保護功能： 電流型漏電保護、電壓型漏電保護和防觸電實驗導線。
6 、直流穩壓電源：兩組 0--30V 連續可調，自動繼電器換檔，數字表顯示，自動過載保護、指示和自動恢復功能。
7 、恒流源： 0--200mA 連續可調，數字表顯示，開路保護。
8 、定時器兼報警記錄儀： 電源控制屏內配有定時器兼報警記錄儀，具有設定實驗時間、記錄報警次數等功能
9 、函數信號發生器： 信號源功能板
頻率計： 6 位數字顯示，測量范圍 1Hz ～ 10MHz ，作為外部測量和內置信號源頻率指示。
信號源頻率范圍： 0.2Hz ～ 2MHz ，分七檔
輸出波形：正弦波、三角波、方波、脈沖波、斜波及 50Hz 正弦波
占空比調節： 20% ～ 80%
輸出幅度： 20Vp-p( 1M Ω 負載 ) 、 10Vp-p(50Ω 負載 )
輸出保護：短路保護，抗輸入電壓 ±35V （ 1 分鐘）
幅度顯示：三位 LED
功率輸出： ≥10W ；頻率范圍 (3dB 帶寬 ) ： 20KHz( 方波、三角波、正弦波 )
頻率計： 測量范圍為 1Hz 至 8MHz ，有六位 LED 數碼管顯示，閘門時基 1S ，靈敏度 35mV 。開關（內測 / 外測）轉換。
10 、直流數字電壓表： 微處理器制作； 0.5 級精度；自動切換量程；超量程保護；可存貯、查詢數據；并具有通訊功能；測量范圍： 0 － 300V 。
11 、直流數字毫安表： 微處理器制作； 0.5 級精度；自動切換量程；超量程保護；可存貯、查詢數據；并具有通訊功能；測量范圍： 0 － 500mA 。
12 、直流數字電流表： 微處理器制作； 0.5 級精度；自動切換量程；超量程保護；可存貯、查詢數據；并具有通訊功能；測量范圍： 0 － 5A 。
13 、交流數字電壓表： 最新專業 MCU 制作；精度 0.5 級，自動切換量程，超量程保護；可存貯、查詢數據；并具有通訊功能。測量范圍： 0 － 450V 。
14 、交流數字電流表： 最新專業 MCU 制作；精度 0.5 級，自動切換量程，超量程保護；可存貯、查詢數據；并具有通訊功能。測量范圍： 0 － 5A 。
15 、智能型功率、功率因數表： 真有效值測量，浮點法顯示，四位數顯，精度 1.0 級，量程自動切換；存儲測試數據，并有通訊功能。測量范圍： 0 － 2000 瓦。
16 、實訓連接線 ：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
17 、實驗掛箱：
• 實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。
（ 1 ）模擬電子實驗掛箱
設有電源實驗電路、運放實驗電路、直流信號源、低壓交流電源、電阻電容三極管等實驗元件；配備單管、多級、負反饋實驗?zāi)K、分離、集成功率放大實驗?zāi)K。
（ 2 ）數字電子實驗掛箱
設有 8 位邏輯電平開關、 8 位邏輯電平指示、四位十進制設碼顯示器、一個共陰數碼管、兩組撥碼開關、單次脈沖、高可靠圓腳集成插座 8P 、 14P 、 16P 、 28P 、 40P 等若干以及實驗所需的電阻器、電位器三極管等。
三、實驗器材配置
1 、實驗桌：鋼木結構，鐵質噴塑，耐磨防火面板，設有抽屜、柜子用于存放工具、配件等。
2 、電源控制屏：包含交直流數字電壓電流功率功率因數表，兩組直流穩壓電源；恒流源、信號源、交流三相電源、單相 0-250V 可調電源及交流低壓電源。
3 、實驗掛箱：電工實驗掛箱四只、模擬電子實驗掛箱一只、數字電子實驗掛箱一只、
5 、實驗導線、實驗指導書、使用說明書 1 套。
配置清單（每臺）
1 |
電源儀器控制屏 |
1 套 |
2 |
實驗桌 |
1 張 |
DZ01 |
模擬電路實驗掛件 |
1 件 |
DZ02 |
數字電路實驗掛件 |
1 件 |
3 |
萬用表 |
1 件 |
4 |
實驗指導書 |
1 套 |
5 |
高可靠護套結構手槍插式實驗連接線及配件 |
1 套 |
6 |
實驗凳 |
2 張 |
四、實驗項目
模擬電路實驗項目
1 、常用電子儀器的使用
2 、二極管的簡單測試
3 、晶體三極管輸入輸出特性實驗
4 、單級放大電路
5 、兩級放大電路
6 、負反饋放大電路
7 、射極跟隨器
8 、差動放大電路
9 、場效應管放大器
10 、 RC 正弦波振蕩電路
11 、 LC 振蕩器及選頻放大器
12 、集成運放的基本參數測試
13 、集成運放比例求和運算電路
14 、集成運放的積分、微分電路
15 、集成運放的電壓比較器 電路
16 、波形發生器
17 、有源濾波器
18 、集成功率放大器
19 、互補對稱功率放大器
20 、集成穩壓器
21 、串聯穩壓電路
22 、晶閘管可控整流電路
數字電路實驗項目
1 、晶體管開關特性、限幅器與鉗位器
2 、 TTL 集成邏輯門的邏輯功能與參數測試
3 、 CMOS 集成邏輯門的邏輯功能與參數測試
4 、集成邏輯電路的連接和驅動
5 、組合邏輯電路的設計與測試
6 、譯碼器及其應用
7 、數據選擇器及其應用
8 、觸發器及其應用
9 、計數器及其應用
10 、移位寄存器及其應用
11 、脈沖分配器及其應用
12 、使用門電路產生脈沖信號 —— 自激多諧振蕩器
13 、單穩態觸發器與施密特觸發器 —— 脈沖延時與波形整形電路
14 、 555 時基電路及其應用
