1. 三相異步電動機直接啟動控制
2. 三相異步電動機接觸器點動控制線路
3. 三相異步電動機接觸器自鎖控制線路
4. 三相異步電動機定子串電阻減壓啟動手動控制線路
5. 三相異步電動機定子串電阻減壓啟動自動控制線路
6.Y-△ 啟動自動控制線路
7. 用倒順開關的三相異步電動機正反轉控制
8. 接觸器聯鎖的正反轉控制線路
9. 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
10. 雙重聯鎖的三相異步電動機正反轉控制線路
11. 單向減壓啟動及反接制動控制線路
12. 能耗制動的控制線路
13. 三相異步電動機的順序控制
14. 三相異步電動機的多地控制

15. 工作臺自動往返控制線路
16. 三相線繞式異步電動機手動控制線路
17. 三相線繞式異步電動機自動起動控制線路
18.C620 型車床的接線、故障與維修
19.Z3040 搖臂鉆床電氣控制線路
20 ．電動葫蘆控制線路
21. 接觸器控制雙速電動機的控制線路
22. 時間繼電器控制雙速電機的控制線路
23. 按定子電流原則加入勵磁的起動控制線路
24. 簡易同步電動機的能耗制動控制線路
25. 直流電機啟動調速
26. 并勵直流電動機電樞回路串電阻起動與調速
27. 帶有能耗制動的反轉控制線路
28. 勵磁反接制動的控制線路

（二）電工、電子技術綜合實訓
1. 日光燈接線
2. 單相整流裝置電路的組裝
3. 并聯型硅穩壓管穩壓電路的組裝
4. 串聯型晶體管穩壓電路的組裝
5.JS20 單結晶體管時間繼電器
6.JSJ 型晶體管時間繼電器

7. 接近開關
8. 微音放大電路的測試
9. 智力競賽搶答器
10. 依靠漏電流觸發的簡易交流開關電路
11. 家用調光臺燈電路

（三） PLC 、變頻器綜合實訓
●PLC 基本技能實訓
1.PLC 認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2. 典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC 仿真實訓

●PLC 模擬控制應用實訓
4. 數碼顯示控制
5. 搶答器控制（優先級、數值運算，具有聲效功能）
6. 天塔之光控制（閃爍、發射、流水型）
7. 音樂噴泉控制（具有聲效功能）
8. 十字路口交通燈控制
9. 水塔水位控制
10. 自動送料裝車系統控制
11. 四節傳送帶控制
12. 裝配流水線控制
13. 多種液體混合裝置控制

14. 自控成型機控制
15 全自動洗衣機控制（具有聲效功能）
16. 電鍍生產線控制
17. 自控軋鋼機控制
18. 郵件分揀機控制
19. 自動售貨機控制
20. 機械手控制
21. 四層電梯控制（實物）
22. 加工中心控制（實物）

●PLC 實物控制實訓
1. 步進電機運動控制
2. 直流電機控制

3. 溫度 PID 控制（具有聲效功能）

●PLC 、變頻器綜合應用技能實訓
1. 變頻器功能參數設置與操作
2. 變頻器報警與保護功能
3. 外部端子點動控制
4. 變頻器控制電機正反轉
5. 多段速度選擇變頻調速
6. 變頻器無級調速
7. 基于外部模擬量（電壓 / 電流）控制方式的變頻調速
8. 瞬時停電啟動控制

9.PID 變頻調速控制
10.PLC 控制變頻器外部端子的電機正反轉
11.PLC 控制變頻器外部端子的電機運行時間控制
12. 基于 PLC 數字量控制方式的多段速
13. 基于 PLC 通信方式的變頻器開環調速
14. 基于 PLC 通信方式的速度閉環控制
15. 變頻器恒壓供水系統的模擬

五、裝置的配備

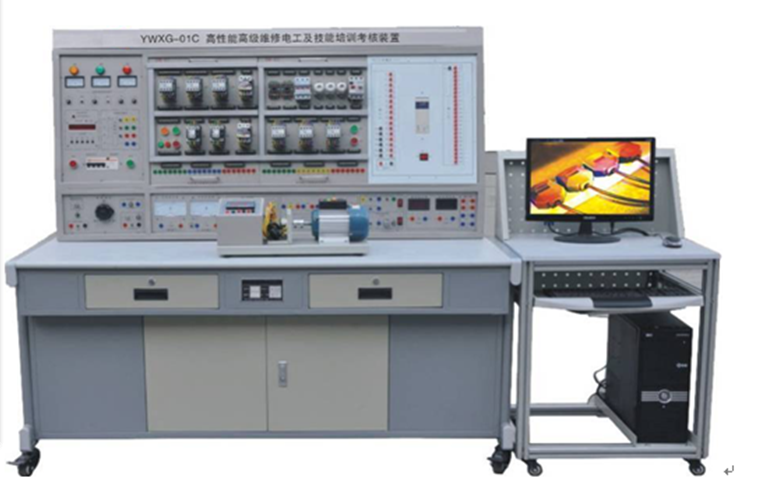

( 一 ) DW01 電源、儀器控制屏
　　控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、高壓直流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1 、主控功能板
(1) 三相四線電源輸入，經漏電保護器后，經過總開關 , 由接觸器通過起、停按鈕進行操作；
(2) 設有 450V 指針式交流電壓表三只，指示電源輸入的三相電壓；
(3) 定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警總次數 , 為學生實訓技能的考核提供一個統一的標準。
2 、交、直流電源
(1) 勵磁電源：直流 220V/0.5A ，具有短路保護。
(2) 電樞電源：直流 0 ～ 220V/2A 連續可調電源一路，具有短路保護。
(3) 直流穩壓電源： ±12V/0.5A 兩路，＋ 5V/0.5A 一路，具有短路軟截止自動恢復保護功能。
(4) 交流電源： ① 、設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓； ② 、設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓； ③ 、控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
3 、交、直流儀表
(1) 交流電壓表： 0 ～ 500V 帶鏡面交流電壓表一只，精度 1.0 級。
(2) 交流電壓表： 0 ～ 5A 帶鏡面交流電流表一只，精度 1.0 級，具有超量程報警、指示、切斷總電源等功能。
(3) 功率、功率因數表：由微電腦、高精度 A/D 轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度 1.0 級，電壓、電流量程分別為 450V 、 5A ，測量功率因數時還能自動判斷負載性質（感性顯示 "L" ，容性顯示 "C" ，純電阻不顯示），可儲存 15 組數據，供隨時查閱。
(4) 直流電壓表：直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，輸入阻抗為 10MΩ ，精度 0.5 級。
(5) 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有超量程報警、指示、切斷總電源等功能。
4 、整流二極管： IN5408 四只
（二）實驗桌
　　 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
（三）實驗組件
1 ． DW-01 維修電工實訓組件（一）
　　 掛箱上裝有熱繼電器、交流接觸器 380V 、按鈕指示燈（ 6.3V ），接線端子等。
2 ． DW-02 維修電工實訓組件（二）
　　 掛箱上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3 ． DW-03 維修電工實訓組件（三）
　　 掛箱上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4 ． DW-04 維修電工實訓組件（五）
　　 掛箱上裝有交流過電流繼電器、直流過電流繼電器、整流器、日光燈管、接線端子排等。
5 ． DW-05 電工技能實訓組件（四）
　　 提供兩組 90Ω×2/1.3A 磁盤電阻；一組 900Ω×2/0.41A 磁盤電阻。
6 ． PLC 主機掛箱
　　 配三菱 FX1N-40mR 主機，集成數字量 I/O （ 24 路數字量輸入， 16 路數字量輸出）， RS-422 通訊口， SC-09 通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。
