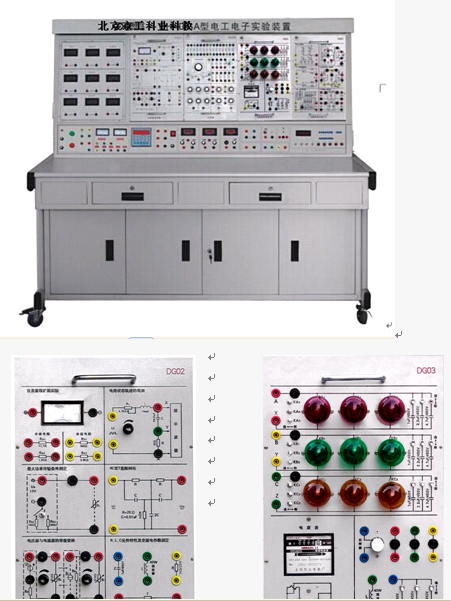

JG-B5500 型高性能電工電子綜合應用創新實訓裝置 （ 13000/ 臺）
• 高性能電工電子電拖實驗裝置吸收了國內國外先進教學儀器的優點，充分考 慮了實驗室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，采用掛箱式結構，簡潔明了，布局合理，使用方便靈活。實驗儀表全數字化顯示、精度高，對實驗中所涉及的電 源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實驗裝置性能優越， 是各大中專院校實驗室建設的最佳選擇。
用途 : 適用各大中專院校 “ 電工基礎 ” 、 “ 電工學 ” 、 “ 數電 ” 、 “ 模電 ” 、 “ 電機學 ” 、 “ 電機與電力拖動 ” 、 “ 電機控制 ” 、 “ 繼電接觸控制 ” 等課程的實驗教學。并可擴展 “ 可 編程控制器 ” 及 “ 電機變頻控制 ” 等實驗內容。
二、技術指標及說明 :
“ JG-ZKA 型 電源無線總控制臺” 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制�？刂婆_(tái)具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點。總控制臺與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
標配“ 3D 電工教學仿真實驗系統”，通過先進的 3D 動畫技術，模擬真實的實驗場景、真實的實驗元件，真實的儀器儀表，可在軟件上進行線路連接、故障檢測、故障排除等功能，通過視頻、音頻解說，使學生更能深刻的理解實驗內容。
標配“ 3D 電子教學仿真實驗系統”，通過先進的 3D 動畫技術，模擬真實的實驗場景、真實的實驗元件，真實的儀器儀表，可在軟件上進行線路連接、故障檢測、故障排除等功能，通過視頻、音頻解說，使學生更能深刻的理解實驗內容。
標配“清華大學視頻課堂”，名校制做，名師授課，高品質音、視頻。
1 、外型尺寸： 135 x 60 x 143 cm 3
2 、工作電源： 交流三相四線 380 ± 5% 50HZ
3 、輸入功率： <1.5KVA
4 、輸入電源： 該實驗臺底下設有三相四線及“地”線（共五線）輸入接口，并配有漏電保護開關（電源總開關），三相指示燈，電壓換相開關、電壓表，電流表以監督三相電源。
整個電源由單片機控制輸出，液晶顯示，能夠顯示輸出電壓、輸出電流、輸出功率，輸出電量（ AH ），輸出時間以及恒壓 CV 和恒流 CC 狀態指示等多項參數，同時具有智能關斷功能。
突出特點：
寬范圍連續可調的輸出電壓 0 到 60V
輸入輸出最小壓差可達 2V 穩定工作
電流可調范圍 0 到 10A 連續調節
自動恒壓恒流能
單片機智能控制，帶有輸出關斷功能，可以在開機關斷情況下，設定電壓電流參數，按下輸出按鍵，即可輸出。
液晶顯示
同時能夠顯示多項參數（電壓、電流、功率、電量、時間等）
高的測量分辨率 10mV ， 1mA
過壓、過流、過功率、過充電電量保護、超時保護
帶有蜂鳴器報警功能
性能指標及有關說明：
輸入電壓范圍： DC15~62V
輸出電壓調節范圍： DC0~60V
輸出電流調節范圍： DC0~ 10A
電源效應： CV 小于 0.5%+10mV CC 小于 1%+5mA
負載效應： CV 小于 0.5%+10mV CC 小于 1%+5mA
輸出紋波： <50mVpp( 10A 滿負荷 )
100Hz 波動傳輸比：小于 1/10000 （注：此指標說明本 DCDC 可以使用變壓器整流濾波之后的電壓作為主電源！）
典型效率：輸出 24V 情況下高達 90% 以上
顯示精度： 10mV ， 1mA
電壓顯示誤差： ±0.5%+2 個字
電流顯示誤差： ±2%+10 個字
保護類型：
過電壓 OVP ：設定范圍 0.01V 到 62.00V
過電流 OCP ：設定范圍 0.001A 到 11.00A
過功率 OPP ：設定范圍 0.001W 到 600.00W
過充電 OAH ：設定范圍 1mAH 到 900AH
超時 OFT ：設定范圍 1 秒到 90 小時
5 、人身安全保護功能： 電流型漏電保護、電壓型漏電保護和防觸電實驗導線。
6 、直流穩壓電源：兩組 0--30V 連續可調，自動繼電器換檔，數字表顯示，自動過載保護、指示和自動恢復功能。
7 、恒流源： 0--200mA 連續可調，數字表顯示，開路保護。
8 、定時器兼報警記錄儀： 電源控制屏內配有定時器兼報警記錄儀，具有設定實驗時間、記錄報警次數等功能
9 、函數信號發生器： 信號源功能板
頻率計： 6 位數字顯示，測量范圍 1Hz ～ 10MHz ，作為外部測量和內置信號源頻率指示。
信號源頻率范圍： 0.2Hz ～ 2MHz ，分七檔
輸出波形：正弦波、三角波、方波、脈沖波、斜波及 50Hz 正弦波
占空比調節： 20% ～ 80%
輸出幅度： 20Vp-p( 1M Ω 負載 ) 、 10Vp-p(50Ω 負載 )
輸出保護：短路保護，抗輸入電壓 ±35V （ 1 分鐘）
幅度顯示：三位 LED
功率輸出： ≥10W ；頻率范圍 (3dB 帶寬 ) ： 20KHz( 方波、三角波、正弦波 )
頻率計： 測量范圍為 1Hz 至 8MHz ，有六位 LED 數碼管顯示，閘門時基 1S ，靈敏度 35mV 。開關（內測 / 外測）轉換。
10 、直流數字電壓表： 微處理器制作； 0.5 級精度；自動切換量程；超量程保護；可存貯、查詢數據；并具有通訊功能；測量范圍： 0 － 300V 。
11 、直流數字毫安表： 微處理器制作； 0.5 級精度；自動切換量程；超量程保護；可存貯、查詢數據；并具有通訊功能；測量范圍： 0 － 500mA 。
12 、直流數字電流表： 微處理器制作； 0.5 級精度；自動切換量程；超量程保護；可存貯、查詢數據；并具有通訊功能；測量范圍： 0 － 5A 。
13 、交流數字電壓表： 最新專業 MCU 制作；精度 0.5 級，自動切換量程，超量程保護；可存貯、查詢數據；并具有通訊功能。測量范圍： 0 － 450V 。
14 、交流數字電流表： 最新專業 MCU 制作；精度 0.5 級，自動切換量程，超量程保護；可存貯、查詢數據；并具有通訊功能。測量范圍： 0 － 5A 。
15 、智能型功率、功率因數表： 真有效值測量，浮點法顯示，四位數顯，精度 1.0 級，量程自動切換；存儲測試數據，并有通訊功能。測量范圍： 0 － 2000 瓦。
16 、實訓連接線 ：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
17 、實驗掛箱：
• 實驗掛箱面板正面印有原理圖及符號，反面焊有相應元器件，需要測量及觀察的部分裝有鎖緊式接插件，使用方便、直觀、可靠，實驗電路采用單元電路方式設計，每個單元電路以基本電路為主，再連接不同的元件為該電路參數或通過不同的單元電路組合，完成不同的實驗要求。
（ 1 ）電工實驗掛箱一
設有 RC 串并聯選頻網絡實驗電路、戴維南定理 / 諾頓定理實驗電路、 RLC 串聯諧振實驗電路、基爾霍夫 / 疊加定理實驗電路、一階二階實驗電路、雙口網絡、互易定理實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。
（ 2 ）電工實驗掛箱二
設有儀表量程擴展實驗電路、電路狀態軌跡的觀測實驗電路、最大功率傳輸條件測定實驗電路、 RC 雙 T 選頻網絡實驗電路、電壓源與電流源的等效變換實驗電路、 RLC 元件特性及交流電參數的測定實驗電路。掛箱面板正面印有原理圖及符號，反面焊有相應元器件，使用方便、直觀、可靠。
（ 3 ）電工實驗掛箱三
設有燈組（ 9 個 15W 彩燈）實驗電路、電容組、單相電度表、日光燈實驗電路。設有互感實驗電路（大小互感線圈各一個）、鐵芯變壓器（ 36V/220V 、 50W ）一個。
（ 4 ）元件箱
設有實驗所需的電阻器、電容器、二極管等實驗元器件若干和一個 0-99999.9 歐 /2W 的電阻箱。
（ 5 ）受控源、回轉器掛箱
設有 VCVS 、 VCCS 、 CCVS 、 CCCS 受控源實驗電路、回轉器實驗電路、負阻抗變換器實驗電路。
（ 7 ）模擬電子實驗掛箱
設有電源實驗電路、運放實驗電路、直流信號源、低壓交流電源、電阻電容三極管等實驗元件；配備單管、多級、負反饋實驗?zāi)K、分離、集成功率放大實驗?zāi)K。
（ 8 ）數字電子實驗掛箱
設有 8 位邏輯電平開關、 8 位邏輯電平指示、四位十進制設碼顯示器、一個共陰數碼管、兩組撥碼開關、單次脈沖、高可靠圓腳集成插座 8P 、 14P 、 16P 、 28P 、 40P 等若干以及實驗所需的電阻器、電位器三極管等。
三、實驗器材配置
1 、實驗桌：鋼木結構，鐵質噴塑，耐磨防火面板，設有抽屜、柜子用于存放工具、配件等。
2 、電源控制屏：包含交直流數字電壓電流功率功率因數表，兩組直流穩壓電源；恒流源、信號源、交流三相電源、單相 0-250V 可調電源及交流低壓電源。
3 、實驗掛箱：電工實驗掛箱四只、模擬電子實驗掛箱一只、數字電子實驗掛箱一只、
5 、實驗導線、實驗指導書、使用說明書 1 套。
配置清單（每臺）
1 |
電源儀器控制屏 |
1 套 |
2 |
實驗桌 |
1 張 |
DG01 |
電工實驗掛箱一 |
1 件 |
DG02 |
電工實驗掛箱二 |
1 件 |
DG03 |
電工實驗掛箱三 |
1 件 |
DG04 |
元件箱 |
1 件 |
DG04 |
受控源（四路）、回轉器、負阻抗變換器 |
1 件 |
DZ01 |
模擬電路實驗掛件 |
1 件 |
DZ02 |
數字電路實驗掛件 |
1 件 |
3 |
萬用表 |
1 件 |
4 |
實驗指導書 |
1 套 |
5 |
高可靠護套結構手槍插式實驗連接線及配件 |
1 套 |
6 |
實驗凳 |
2 張 |
7 |
工具 |
1 套 |
四、實驗項目
電工實驗項目
1 、基本電工儀表的使用與測量誤差的計算
2 、減小儀表測量誤差的方法
3 、歐姆定律
4 、電阻的串、并、混聯電路
5 、電阻分壓器電路
6 、電容的串、并、混聯電路
7 、電容的充放電電路
8 、伏安法測電阻
9 、節點電壓法
10 、回路電壓法
11 、支路電流法
12 、電阻與溫度的關系 : 用伏安法測出燈絲在不同電壓下的阻值
13 、電壓表量程的擴展
14 、電流表量程的擴展
15 、電路元件的伏安特性
16 、直流電阻電路故障的檢查
17 、電路中電位的測量
18 、基爾霍夫電壓定律
19 、基爾霍夫電流定律
20 電壓源外特性的測定疊加原理
21 、疊加原理
22 、電壓源與電流源的等效變換
23 、負載獲得最大功率的條件
24 、戴維南定理
25 、諾頓定理
26 、互易定理
27 、二端口網絡
28 、雙聯開關兩地控制
29 、 RLC 串聯交流電路
30 、 RLC 并聯交流電路
31 、 RLC 串聯諧振電路
32 、電感、電容元件在直流和交流電路中的特性
33 、正弦穩態下 RL 、 RC 串聯電路
34 、日光燈電路的連接
35 、提高功率因數的方法
36 、電磁感應現象
37 、互感耦合電路
38 、互感線圈同名端的判斷
39 、一階電路過渡過程的研究
40 、二階電路過渡過程的研究
41 、單相變壓器
42 、變壓器參數測定及繞組極性判別
43 、交流電路參數的測量
44 、三相負載的星形聯結
45 、三相負載的三角形聯結
46 、三相交流電路功率的測量
47 、功率因數及相序的測量
48 、單相電度表的安裝及使用
49 、三相鼠籠式異步電動機的使用
50 、三相異步電動機點動控制
51 、三相異步電動機自鎖控制
52 、三相異步電動機既可點動又自鎖控制
53 、接觸器聯鎖正反轉控制
54 、按鈕聯鎖正反轉控制
55 、接觸器和按鈕雙重聯鎖正反轉控制
模擬電路實驗項目
1 、常用電子儀器的使用
2 、二極管的簡單測試
3 、晶體三極管輸入輸出特性實驗
4 、單級放大電路
5 、兩級放大電路
6 、負反饋放大電路
7 、射極跟隨器
8 、差動放大電路
9 、場效應管放大器
10 、 RC 正弦波振蕩電路
11 、 LC 振蕩器及選頻放大器
12 、集成運放的基本參數測試
13 、集成運放比例求和運算電路
14 、集成運放的積分、微分電路
15 、集成運放的電壓比較器電路
16 、波形發生器
17 、有源濾波器
18 、集成功率放大器
19 、互補對稱功率放大器
20 、集成穩壓器
21 、串聯穩壓電路
22 、晶閘管可控整流電路
數字電路實驗項目
1 、晶體管開關特性、限幅器與鉗位器
2 、 TTL 集成邏輯門的邏輯功能與參數測試
3 、 CMOS 集成邏輯門的邏輯功能與參數測試
4 、集成邏輯電路的連接和驅動
5 、組合邏輯電路的設計與測試
6 、譯碼器及其應用
7 、數據選擇器及其應用
8 、觸發器及其應用
9 、計數器及其應用
10 、移位寄存器及其應用
11 、脈沖分配器及其應用
12 、使用門電路產生脈沖信號 —— 自激多諧振蕩器
13 、單穩態觸發器與施密特觸發器 —— 脈沖延時與波形整形電路
14 、 555 時基電路及其應用
