JG-DGJS-05 維修電工技師·高級技師技能實訓考核裝置(PLC 、變頻器、觸摸屏的綜合)

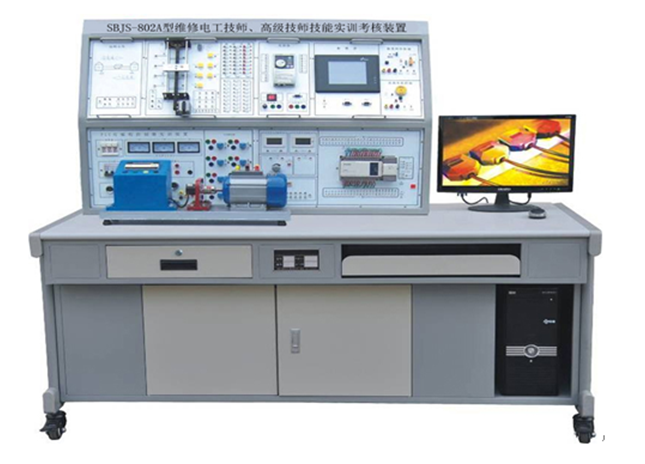

“ JG-DGJS-05 維修電工技師·高級技師技能實訓考核裝置”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集 PLC 、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合 PLC 可編程控制、變頻調速控制、網絡通訊實訓教學及技師技能鑒定考核。
（一）本套系統含教師主站和學生從站實訓裝置，每套實訓裝置均由控制屏、實訓桌、 PLC 主機組件、通信模塊、變頻器、觸摸屏、實訓模塊等組成。
（二）采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。
（三）工控網絡組態監控實訓教學：通過 RS-485 現場總線網絡，將學生裝置（從站） PLC 和教師主站 PLC 系統進行連接。學生裝置（從站）的 PLC 運行 PLC 控制對象的程序。利用網絡集中監控的功能，教師主站 PLC 可以對網絡進行實時監控，符合現場控制要求。每個學生單獨可以進行操作控制，通過 PLC 可以完成對上述各種實訓對象的控制，并通過 MCGS 組態軟件進行實時監控。
（四）裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
二、技術性能
1. 輸入電源：三相四線（或三相五線） ~380V ± 10% 50Hz
2. 工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔 <4000m
3. 裝置容量：＜ 0.5KVA
4. 外形尺寸： 1630mm × 730mm × 1300mm
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。
（ 一）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
1 、三相四線 380V 交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。定時器兼報警記錄儀：平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
2 、直流電源：直流電壓 0~15V 可調輸出一路，直流電流 0~20mA 可調輸出一路。
3 、直流電壓 / 電流表：由三位半 A/D 轉換器 ICL7107 和四個 LED 共陽極紅色數碼管等組成，電壓表量程 0~200V 、輸入阻抗為 10M Ω、精度 0.5 級；電流表量程 0~200 mA 、精度 0.5 級。 4 、功能模塊：八位電平顯示、八位邏輯電平輸出、八只點動開關、一組樓層及方向顯示、八音盒、直流 24V 繼電器、信號轉換座若干。
5 、 FX 主機實訓組件：配置三菱 FX1N-40 mR 主機，集成數字量 I/O （ 24 路數字量輸入）， FX1N-485BD 通信模塊（ 2 路 A/D 輸入、 1 路 D/A 輸出）及 RS-485 通信模塊，配套 SC-09 編程電纜。
（二）實訓掛箱
序號 |
實訓考核模塊 |
序號 |
實訓考核模塊 |
1 |
搶答器 / 音樂噴泉 |
10 |
工業洗衣機 / 電鍍生產線 |
2 |
裝配流水線 / 十字路口交通燈 |
11 |
步進電機 / 直線運動 |
3 |
水塔水位 / 天塔之光 |
12 |
直流電機控制 / 溫度控制 |
4 |
自動送料裝車 / 四節傳送帶 |
13 |
皮帶運輸機 |
5 |
多種液體混合裝置 |
14 |
隧道風機 |
6 |
自動售貨機 |
15 |
繼電接觸控制 |
7 |
自控軋鋼機 / 郵件分揀機 |
16 |
三菱 FR-S520SE-0.4KW （帶 RS485 ） |
8 |
機械手控制 / 自控成型機 |
17 |
7 英寸彩色觸摸屏 |
9 |
四層電梯 |
|
|
四、電機導軌、光碼盤測速系統及數顯轉速表：包括日本歐姆龍 1024 光電編碼器及固定電機的導軌等。在導軌板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括 A 、 B 兩個通道；同時還具有電壓反饋信號。
五、三相鼠籠異步電機：交流 380V/ △
六、實物模型（用戶根據需要進行選購）
1 、 SBM-01 挖土機（單價 1500 元 / 臺）
2 、 SBM-01 推土機（單價 1500 元 / 臺）
3 、 SBM-01 機械手實訓模型（單價 18600 元 / 臺）
4 、 SBM-01 小車運動控制系統實訓模型（單價 4200 元 / 臺）
七、實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。
八、實訓項目
（一） PLC 模擬對象基本應用實訓
1. 電動機點動與自鎖控制 |
15. 機械手控制 |
2. 電動機正反轉控制 |
16. 自控軋鋼機控制 |
3. 電動機帶延時正反轉控制 |
17. 郵件分揀機控制 |
4. 電動機星 / 三角換接起動控制 |
18. 自控成型機控制 |
5. 搶答器控制（優先級、數值運算） |
19. 自動售貨機控制 |
6. 數碼顯示控制 |
20. 四層電梯控制 |
7. 裝配流水線控制 |
21. 自動洗衣機控制 |
8. 音樂噴泉控制 |
22. 步進電機控制 |
9. 天塔之光控制（閃爍、發射、流水型） |
23. 直線運動控制 |
10. 水塔水位控制（自動 / 手動，自診斷） |
24. 電鍍生產線控制 |
11. 十字路口交通燈控制（聲效、自動 / 手動） |
25. 溫度控制控制 |
12. 自動送料裝車系統控制 |
26. 直流電機控制 |
13. 四節傳送帶控制 |
27. 皮帶運輸機控制 |
14. 多種液體混合裝置控制 |
28. 隧道風機控制 |
（二） PLC 、變頻器、觸摸屏的綜合應用實訓
29. 變頻器功能參數設置與操作 |
39. 基于 PLC 的程序運轉控制 |
30. 變頻器報警與保護功能 |
40. 基于 PLC 模擬量控制變頻開環調速 |
31. 變頻器無級調速 |
41. 基于 PLC 通信方式的變頻器開環調速 |
32. 變頻器控制電機正反轉 |
42. 基于 PLC 通信方式的速度閉環定位控制 |
33. 外部端子點動控制 |
43. 基于 PLC 模擬量方式的變頻器閉環調速 |
34. 多段速度選擇變頻調速 |
44.PLC 與人機界面觸摸屏通訊控制 |
35. 外部模擬量（電壓 / 電流）變頻調速 |
45.PLC 、人機界面觸摸屏與變頻器通訊控制 |
36. 瞬時停電啟動控制 |
46.PLC 與人機界面觸摸屏數字量調速 |
37.PID 變頻調速控制 |
47.PLC 與人機界面觸摸屏模擬量調速 |
38.PLC 控制變頻器外部端子的電機正反轉 |
|
（三）現場總線網絡通信技術實訓
48. 基于 MCGS 的 RS-485 網絡通信技術
（四） PLC 控制實物模型應用實訓（選購）
49. 小車運動控制實操（完成小車定位、方向選擇行駛等）
50. 機械手實操（完成物體抓取、機械手旋轉定位等）
51. 挖土機工作實操（完成挖土機運土、卸土等機械動作）
52. 推土機工作實操
