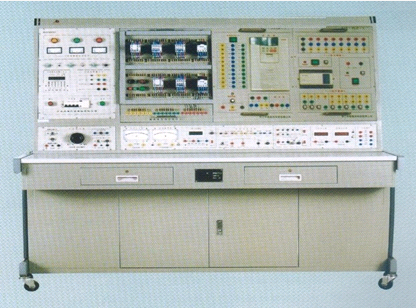

一、技術性能
1 、輸入電壓：三相四線制 380V ± 10% 50HZ
2 、工作環境： 環境溫度范圍為 -5 ～＋ 45 ℃ ，相對濕度＜ 85% （ 25 ℃ ），海拔＜ 4000m
3 、 裝置容量：＜ 1.5KVA
4 、 外形尺寸： 157 × 73 × 150cm 3 ，鐵質噴塑結構，防火板面板。
5 、 直流穩壓電源： 0-30V 連續可調，自動換檔，自動過載保護，電壓表指示。
± 12V/ 0.5A 一路，＋ 5V/ 0.5A 一路，具有短路軟截止。
自動恢復保護功能。
6 、 交流電源：設有變壓器一組，變壓器原邊根據不同的接線可加 220V ，也可以加 380V 交流電源，合上開關后，變壓器副邊即可輸出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流電壓；
7 、設有單相調壓器一組，可得到交流 0 ～ 250V 可調電壓；控制屏設有單相三極 220V 電源插座及三相四極 380V 電源插座。
8 、勵磁電源：直流 220V/ 0.5A ，具有短路保護。電樞電源：直流 0 ～ 220V/ 2A 連續可調電源一路，具有短路保護。
9 、 智能直流電壓表：智能直流數字電壓表 1 只，測量范圍 0 ～ 300V ，三位半數顯，精度 0.5 級。具有存貯數據、查詢、超量程報警、切斷總電源等功能。
10 、 直流電流表：直流數字電流表 1 只，測量范圍為 0 ～ 5A ，三位半數顯，精度 0.5 級，具有存貯數據、查詢、超量程報警、切斷總電源等功能。
11 、 智能直流毫安表：智能直流數字毫安表 1 只，測量范圍為 0 ～ 500mA ，三位半數顯，精度 0.5 級，具有存貯數據、查詢、超量程報警、切斷總電源等功能。
12 、交流數字電壓表：最新專業 MCU 制作；精度 0.5 級，自動切換量程，超量程保護；可存貯、查詢數據；并具有通訊功能。測量范圍： 0 － 450V 。
13 、交流數字電流表：最新專業 MCU 制作；精度 0.5 級，自動切換量程，超量程保護；可存貯、查詢數據；并具有通訊功能。測量范圍： 0 － 5A 。
14 、智能型功率、功率因數表：真有效值測量，浮點法顯示，四位數顯，精度 1.0 級，量程自動切換；存儲測試數據，并有通訊功能。測量范圍： 0 － 2000 瓦。
二、器材配置
（一）繼電控制實驗掛箱一
配備交流接觸器 4 只帶通電指示，熱繼電器 2 只，三相開關 1 只， 220V ， 50W 。
整流橋堆一只，保險絲座 2 只，變壓器 1 只，指示燈 3 只。
（二）繼電控制實驗掛箱二
配備交流接觸器 2 只帶通電指示，時間繼電器 2 只帶通電指示，控制按鈕 4 只。行程開關 4 只。
（三）直流電機實驗掛箱一
配 100W 瓷盤電阻三只。 90 歐二只、 900 歐一只。配有保險絲保護。
（四）電工實驗掛箱一
配備有電感鎮流器、日光燈管、啟輝器、光控開關、白熾燈泡、墻壁開關、聲控開關、延時開關等。能完成日光燈接線、樓梯燈控制等電工實驗項目。
（五） PLC 可編程控制器掛箱一
配備三菱公司 FX1N40MR 主機。將所有接線端子引出至面板，方便接線。配有 24V 直流穩壓電源，自動過載保護，自動恢復。
（六） PLC 可編程控制器掛箱二
配備基本指令的練習、模擬電機正反轉控制、電視模擬發射塔、交通燈控制系統、自動送貨裝車系統、水塔水位自動控制、多液體自動控制系統、自動售貨機系統等實驗電路。
（七）變頻器控制掛箱一
配備三菱公司變頻器（三菱 FR 系列 E540 型變頻器），將所有接線端口引出至面板，方便實驗連線。配備電位器、按鈕等實驗控制器件。
（八）電子實驗器件一套
能完成單相整流裝置電路的組裝、并聯型硅穩壓管穩壓電路的組裝、串聯型晶體管穩壓電路的組裝、 JS20 單結晶體管時間繼電器、 JSJ 型晶體管時間繼電器、微音放大電路的測試、智力競賽搶答器、依靠漏電流觸發的簡易交流開關電路、家用調光臺燈電路等實驗。
（九）三相異步電動機： 380V Y/ Δ聯接， 180W 。直流電動機：勵磁電機。
三、實驗項目
電工電子電氣實驗項目
（ 1 ）三相異步電動機直接啟動控制
（ 2 ）三相異步電動機接觸器點動控制線路
（ 3 ）三相異步電動機接觸器自鎖控制線路
（ 4 ）三相異步電動機定子串電阻減壓啟動手動控制線路
（ 5 ）三相異步電動機定子串電阻減壓啟動自動控制線路
（ 6 ） Y- △啟動自動控制線路
（ 7 ）用倒順開關的三相異步電動機正反轉控制
（ 8 ）接觸器聯鎖的正反轉控制線路
（ 9 ）按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
（ 10 ）雙重聯鎖的三相異步電動機正反轉控制線路
（ 11 ）單向減壓啟動及反接制動控制線路
（ 12 ）能耗制動的控制線路
（ 13 ）三相異步電動機的順序控制
（ 14 ）三相異步電動機的多地控制
（ 15 ）工作臺自動往返控制線路
（ 16 ） C620 型車床的接線、故障與維修
（ 17 ）日光燈接線
（ 18 ）單相整流裝置電路的組裝
（ 19 ）并聯型硅穩壓管穩壓電路的組裝
（ 20 ）串聯型晶體管穩壓電路的組裝
（ 21 ） JS20 單結晶體管時間繼電器
（ 22 ） JSJ 型晶體管時間繼電器
（ 23 ）微音放大電路的測試
（ 24 ）智力競賽搶答器
（ 25 ）依靠漏電流觸發的簡易交流開關電路
（ 26 ）家用調光臺燈電路
（ 27 ）時間繼電器控制雙速電機的控制線路
（ 28 ）按定子電流原則加入勵磁的起動控制線路
（ 29 ）并勵直流電動機電樞回路串電阻起動與調速
（ 30 ）直流電機改變勵磁電流進行調速的控制線路
（ 31 ）帶有能耗制動的反轉控制線路
（ 32 ）勵磁反接制動的控制線路
變頻器實驗項目：
1 、面板功能參數設置與操作
2 、多段速度選擇變頻調速
3 、面板操作的變頻器開環調速
4 、外部模擬量控制開環調速
5 、帶速度閉環的變頻調速
6 、變頻器報警與保護功能
7 、 PLC 控制變頻器實驗
可編程控制器（ PLC ）：
模擬：
1 、基本指令的練習
2 、模擬電機正反轉控制
3 、電視模擬發射塔
4 、交通燈控制系統
5 、自動送貨裝車系統
6 、水塔水位自動控制
7 、多液體自動控制系統
8 、自動售貨機系統
實訓：
1 、 PLC 控制三相異步電動機單向點動控制程序
2 、 PLC 控制三相異步電動機單向連續運轉控制程序
3 、 PLC 控制三相異步電動機單向連續帶點動控制程序
4 、 PLC 控制三相異步電動機多地控制程序
5 、 PLC 控制三相異步電動機順序控制程序
6 、 PLC 控制三相異步電動機雙重聯鎖正、反轉控制程序
7 、 PLC 控制三相異步電動機自動往復控制程序
8 、 PLC 控制手動和自動往復運動的控制程序
9 、 PLC 控制三相異步電動機串電阻降壓啟動控制程序
10 、 PLC 控制變頻器正反轉
11 、 PLC 控制變頻器多段速度
12 、 PLC 控制變頻器綜合運用
