一、概述

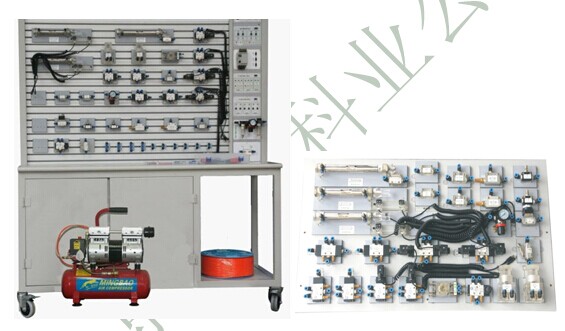

氣動 JGPLC-08A 實驗系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC 可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握 PLC 可編程序控制器的功能，控制原理及編程技巧等。同時柜式鋁槽結構氣動 PLC 控制實驗臺是我京工科業公司在插孔式木桌實驗臺上的一種創新，它比木桌更加適合現代化教學要求，能夠方便的組建回路，完成各種實驗，整體結構更加美觀。
二、特點
1. 氣動 PLC-08A 實驗系統采用了立體柜式的鋁槽結構，實驗元件可左右自由移動，靈活性更大。
2. 實驗氣動元件均裝有彈性插腳的底板，實驗時組裝快 捷，方便。
3. 實驗電氣控制采用低壓直流 24V 電源，實驗回路控制安全。
4. 電氣主控制單元采用 PLC 可編程序控制器，可與 PC 微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單 元進行電氣控制，通過比較，突出 PLC 可編程控制器控制的優越性，加深對 PLC 可編程控制器的了解及掌握。
三、技術參數
1.PLC 可編程序控制器：三菱 FX1s-14MR 型主機 ( 可根據客戶要求選擇）， 8 輸入、 6 輸出 ( 繼電器輸出）
2. 直流電源：輸入 AC 220V 輸出： DC 24V/2A
3. 空氣壓縮機
電 源： AC 220V 50HZ 電機功率： 550w 轉速： 1440r/min
氣罐容量： 110L/min 氣罐壓力： 0.75Mpa 氣罐重量： 16Kg
4. 實驗臺外形尺寸： 1500mm×640mm×1850mm 凈重量： 210kg
四、基本配置
( 一） 氣動元件配備：
空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。元器件都固定在元件板上。
（二）電氣模塊：
1. 直流 24V （ 2A ）電源單元
2.PLC 可編程序控制器
3.PLC 電氣控制輸入單元
4.PLC 電氣控制輸出單元
5. 繼電器控制單元
（三）附件
1. 菲力格 -300 專業工具配件箱
五、基本實驗回路
1. 單作用氣缸的換向回路 2. 雙作用氣缸的換向回路
3. 單作用氣缸速度控制回路 4. 雙作用氣缸的調速回路
5. 雙作用氣缸雙向調速回路 6. 速度換接回路
7. 緩沖回路 8. 二次壓力控制回路
9. 高低壓轉換回路 10. 計數回路
11. 延時回路 12. 過載保護回路
13. 互鎖回路 14. 單缸單往復控制回路
15. 單缸連續往復動作回 16. 直線缸，旋轉缸順序動作回路
17. 多缸順序動作回路 18. 雙缸同步動作回路
19. 四缸聯動回路 20. 卸荷回路
21. 或門型梭閥的應用回路 22. 快速排氣閥應用回路
JGQPK-22-M 插孔式木桌雙面雙套氣動 PLC 控制實訓臺
JGQPK-21-M 插孔式木桌雙面合一氣動 PLC 控制實訓臺
JGQPK-11-M 插孔式木桌單面單套氣動 PLC 控制實訓臺
二、概述
氣動 -PLC 控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 (PLC) 學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC 可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握 PLC 可編程序控制器的功能，控制原理及編程技巧等。
三、特點
1. 實驗系統采用 “ 二合一 ” 結構，即一張實驗桌配備兩套實驗設備，可供兩組四位學生同時進行
實驗， 優化共享資源，提高產品的性價比。整體結構簡單，實用性強。
2. 實驗氣動元件均裝有帶彈性插腳的底板，實驗時組裝實驗回路快捷、方便；實驗回路清晰、
明了。
3. 實驗電氣控制采用低壓直流 24V 電源；實驗回路、控制電路安全可靠。
4. 電氣主控制單元采用 PLC 可編程序控制器控制，可與 PC 微機通訊實現微機智能控制。同時，
還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出 PLC 可編程序控制器控制的
優越性加深對 PLC 可編程序控制器的了解及掌握。
5. 該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
四、基本結構組成
氣動 -PLC 控制實驗臺主要由實驗桌及實驗支架、氣動元器件、電氣控制器件等組成，實驗桌及實驗支架采用 “ 二合一 ” 設計結構，即一套實驗設備可供兩組學生同時進行實驗，優化共享資源，提高產品的性價比。氣動元器件配備：空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸等。電氣控制器件：直流 24V （ 3A ）電源單元， PLC 可編程序控制器（日本松下 FP1--C14 ）， PLC 電氣控制輸入單元， PLC 電氣控制輸出單元，繼電器控制單元，行程開關（常閉、常開）。
五、主要技術參數
1.PLC 可編程序控制器：三菱 FX1s-14MR 型主機， 8 輸入、 6 輸出（繼電器輸出方式）。
2. 直流電源：輸入 AC 220V 輸出： DC 24V/2A
3. 空氣壓縮機（ WY5.2S 雙頭靜音氣泵）： 電源： AC 220V 電機功率： 175W × 2 只
4. 空氣壓縮機
電 源： AC 220V 50HZ 電機功率： 550w 轉速： 1440r/min
氣罐容量： 110L/min 氣罐壓力： 0.75Mpa 氣罐重量： 16Kg
5. 實驗臺外形尺寸： 1500mm×1000mm×760mm
6. 實驗支架尺寸： 1130mm×500mm×770mm
7. 實驗項目類型：本實驗臺可以任意組合裝配，（一）、氣動基本控制回路實驗（二）、單回路作用缸自動控制（三）、多回路作用缸自動控制（四）、 PLC 控 制技術的應用（五）、繼電器控制技術應用（六）、其它綜合、擴展性實驗等類型的氣動回路
六、實驗項目
1. 單作用氣缸的換向回路
2. 雙作用氣缸的換向回路
3. 單作用氣缸速度控制回路
4. 雙作用氣缸單向調速回路
5. 雙作用氣缸雙向調速回路
6. 速度換接回路
7. 緩沖回路
8. 二次壓力控制回路
9. 高低壓轉換回路
10. 計數回路
11. 延時回路
12. 過載保護回路
13. 互鎖回路
14. 單缸單往復控制回路
15. 單缸連續往復動作回路
16. 直線缸、旋轉缸順序動作回路
17. 多缸順序動作回路
18. 雙缸同步動作回路
19. 四缸聯動回路
20. 卸荷回路
21. 或門型梭閥的應用回路
22. 快速排氣閥應用回路
七、標準氣動 -PLC 控制實驗室的布置參考方案
氣動 -PLC 控制實驗室在布置時應依據，有利于供氣管道和供電線路的安裝，使用方便。事先設計預埋供氣管道和電氣線路，可參考布置方案（ F 、 G 、 H 、 I 、 J ）；對于事先沒有預埋安裝的實驗室，布置時，實驗臺盡量靠墻壁排列。請參閱方案（ A 、 B 、 C 、 D 、 E ）。
對于安裝供氣管道確實存在困難的，或?qū)嶒炁_數量不多時，可選用每個實驗臺配置一只小氣泵的方案。
氣動 -PLC 控制實驗臺有基本配置和選擇性配置兩種情況 . 基本配置（ 1 套裝） :
實驗桌（ 1 張），實驗支架（ 1 套雙面），氣動元器件（ 2 套，清單詳見供貨目錄），以及電氣控制器件（ 2 套），小型空氣壓縮機（ 1 臺）等。
八、可選擇性配置
可選擇性配置是在基本配置的基礎上，根據校方的具體要求，有選擇地進行配置：如增加特殊元件，或定制元件；多套實驗臺共用一大功率氣源；選配計算機、 PLC 擴展單元或手持編程器等。
校方在購置 氣動 -PLC 控制實驗室成套設備時，須說明是要求一臺實驗臺配一個氣源，還是整個實驗室共用一個氣源。供氣管道和供電線路是否有特殊要求等。
各類零件名稱清晰可見，品種、數量一目了然，存放整齊有序，加快實驗速度，課后便于老師檢查，防止組件丟失。
|
