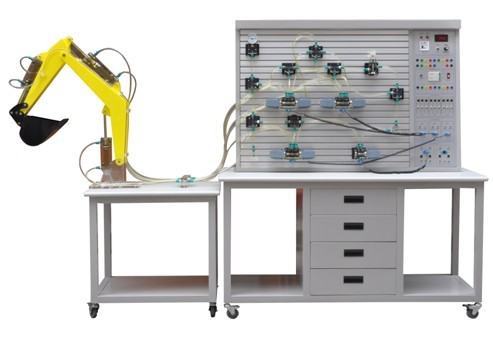

挖掘機實驗臺一、主要技術參數
1 、電源: AC220V 50HZ ,,
2 、直流電源輸入 AC220V 輸出 DC24V/ 3A
3 、可編程控制器( PLC ):三菱 FX1S - 20MR 主機 12 輸出 8 輸入
(繼電器輸出方式)
4 、液壓實驗泵電機功率: 250W 調速范圍 0 - 1700r/min 液壓泵工作時噪聲≤ 58dB 演示實驗油路液流要求壓力僅需 0.8-1.3Mpa ( 油泵最高壓力: Pmax = 2.5Mpa)
5 、 電磁換向閥: AC220V 吸力 3 Mpa
6 、實訓裝置臺外型尺寸: 1500mm × 650mm × 1800mm (教學設備|教學儀器)
7 、 挖掘機試驗臺挖掘動作時總 外型尺寸: 1850mm × 650mm × 1850mm

二、特點:
1 、在原有透明液壓 PLC 控制實訓裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作
2 、透明挖掘機液壓試驗臺可模擬真實挖掘機工作裝置的各種動作。液壓系統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成,液壓元件結構、工作原理,液壓回路工作原理一目了然。整個試驗臺具有形象、直觀、方便、可靠等優點。
2 、 透明液壓 PLC 實訓裝置 主要由實訓桌、實訓臺、挖掘機試驗臺、液壓元件和電器控制器件、可編程控制器( PLC )等組件組成。
3 、配備全常用液壓元件:每個液壓元件均配有安裝底板,可方便、隨意地將液壓元件安放在鋁合金型材面板上(面板帶“ T ”溝槽形式的鋁合金型材結構)。油路搭接采用快換接頭,拆接方便,不漏油 。
4 、電氣主控單元采用 PLC 可編程序控制器控制,可與 PC 微機通訊實現微機智能控制,同時以液壓回路為控制對象,加強對 PLC 控制可編程序控制器的學習及應用。
5 、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制,通過比較,突 出 PLC 可編程序控制的優越性和先進性,加深對 PLC 編程器的了解與掌握。
三、主要功能:
真實演示挖掘機工作裝置的挖掘、卸料、提升等動作;
了解挖掘機液壓系統組成及工作原理,各元件內部結構及工作過程;
進行挖掘機液壓系統拆裝和組合、電氣控制系統回路實驗;
進行挖掘機液壓系統壓力、流量等參數的測量實驗。
四、液壓基本實驗的換向回路
1 、用手動換向閥的換向回路。 2 、用中位機能換向閥的用鎖回路。 3 、用液控平向閥的閉鎖回路。 4 、壓力調定回路。 5 、二級壓力控制回路。 6 、用減壓閥的減壓回路。 7 、用增壓缸的增壓回路。 8 、用 H 型換向閥的卸載回路。 9 、進油節流調速回路。 10 、回油節流調速回路。 11 、調速齒輪泵的換向調速回路。 12 、調速齒輪泵和調速閥組成的復合調速回路。 13 、流量閥短接的速度換接回路。 14 、用調速閥串連聯的二次進給同路。 15 、用調速閥并聯的二次進給同路。 16 、用順序閥的順序動作回路。 17 、用壓力繼電回的順序動作回路。 18 、用行程開關控制的順序動作回路。 19 、用行程換向閥的順序動作回路。 20 、串聯液壓缸的同步回路。 21 、用先導型溢流閥控制的換向回路 22 、液壓挖掘機液壓回路
挖掘機模擬教學儀|挖掘機駕駛模擬器 :

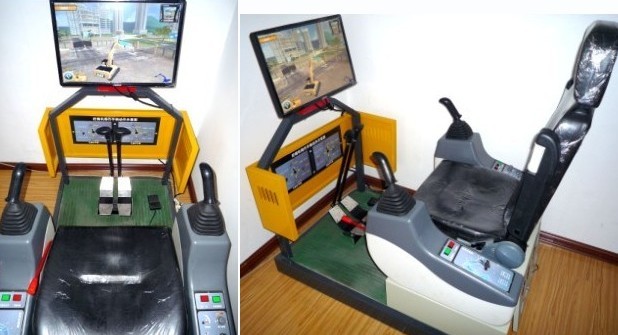

JGK-095 挖掘機模擬器簡介
挖掘機模擬器是我公司根據挖掘機駕駛員培訓大綱和駕駛模擬器行業標準( JT/T398-2005 )開發而成的產品,駕駛座艙進行了大量技術創新和改進,并配置了最新的 “WJR 挖掘機模擬軟件 9.0” 版,該軟件提供豐富、逼真的各種操作課題及功能,為挖掘機培訓學校首選教學設備。
一、操作部件
操作部件由駕駛座,品牌計算機,視屏( 22 寸液晶顯示器),高靈敏度操作手柄,行走操作桿,液壓安全鎖桿,數據采集卡,各種功能調節組件等組成。
設備包含了與真實挖掘機相同的操作部件,左右操作手柄、行走踏板操縱桿、油門大小調節、液壓安全鎖桿、行走速度調節等組件。(設備既可以進行聯網訓練,也可以進行單機訓練;利用主控臺計算機,最多可以將 30 臺設備連接到一個訓練場景進行訓練,可選購。)
學員通過操作逼真的操作部件,經過精確的信號采集、運算、處理,最后在視屏上輸出與操作相對應的三維場景與各種語音提示的實時操作界面。
二、主要功能
軟件采用挖掘機多自由度數字模型,實現挖掘機各種轉向、行走和大小臂、鏟斗運動的逼真模擬;另外利用最新的計算機技術,實現真實的三維場景及逼真的聲音模擬。
1 、訓練課題按照三個模式分別進行操作訓練:基礎訓練,考核操作和理論學習。
a )、基礎訓練模式: 空動作 ,挖土訓練,行走駕駛,裝車訓練,挖溝訓練,找平訓練,上下板車,上下坡,破碎訓練。
b )、 考核操作模式: 挖土甩方,挖土裝車,挖溝刷坡,找平訓練,上下板車,上下坡,破碎訓練。
c )、 理論學習包括:
1 )、理論文檔:包含近千張關于挖掘機安全、操作、保養等方面的理論文檔資料,豐富詳盡的圖片及文字說明徹底解決了培訓學校在教學中的理論知識缺乏等缺陷!
2 )、教學錄像:利用該功能,可以播放 24 盤挖掘機、裝載機及叉車操作的各種安全、保養、操作知識等教學錄像,為學員提供實用、規范的實際真機操作演練!
3 )、理論考核:參照 國家 GB5306-85 《特種作業人員安全技術考核管理規則》 的標準,依據安全教育和培訓教學大綱、教材編寫了 1080 道標準化試題,另外還提供添加地方題庫的功能,海量的模擬考核試題來幫助學員理論考試的順利通過!
2 、 強大的功能選擇模塊
a )、切換反正手操作模塊:通過此模塊實現了一款教學設備可以同時進行二種不同操作方式的挖掘機(反手、正手挖掘機)訓練!
b )、行走速度檔位模塊:通過行走速度兔子檔與烏龜檔的選擇,逼真再現了挖掘機行走速度的變化和區別!
c )、油門控制模塊:模擬細分了挖掘機的油門控制大小變化,為不同的操作課題和熟練程度不同的學員提供適用的挖掘機操作速度!
d )、視角窗口變換模塊:采用了不同的操作視角變換幫助學員更方便的觀察模擬操作效果,同時添加與課題吻合的操作教學錄像,幫助學員實時了解模擬操作中與規范操作動作的差距和缺陷!
e )、液壓安全鎖桿模塊:逼真再現了與真機相同的安全操作功能,培訓學員養成良好的安全操作規程!
技術參數
整體需求: |
針對培訓 挖掘機駕駛員 而自主發明、設計的一套模擬操作培訓系統,產品功能強大、操作逼真、服務完善、技術領先,可升級可選型,是挖掘機駕駛員培訓學校降低成本、提高教學質量的得力助手! |
技術參數: |
操作部件 |
|
底座承載能力 |
最少 100kg |
座椅 |
C5 型 |
操作箱 |
工程機械專用操作箱 |
行走腳踏 |
HZ-15 型(帶行走操縱桿,采用與真機相同的制造原理及工藝) |
操作手柄 |
高精度操作手柄(采用與液壓先導閥手柄機械部分相同的制造原理,材質為鐵制材料及線切割工藝生產) |
電腦配置 |
海爾品牌電腦(全國三年聯保) |
CPU |
Intel 奔騰雙核 E5200 |
硬盤 |
320G |
顯卡 |
9500GT |
內存 |
2G |
電源 |
220V |
顯示器 |
25Lcd |
預裝系統 |
正版 WIN XP 系統(附帶正版瑞星殺毒軟件) |
挖掘機模擬操作軟件系統 |
軟件操作系統 |
外部尺寸 |
|
高度 |
110Cm |
長度 |
130Cm |
寬度 |
90Cm |
質量 |
|
單機重量 |
100Kg |
總重量 |
120Kg |
|
