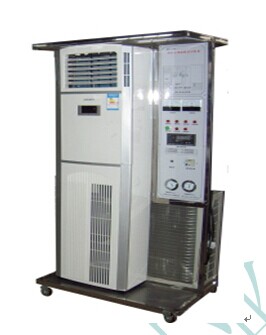

該裝置采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數 , 可以了解制冷系統的工作狀態 , 提高學生對制冷系統的分析判斷能力。
一、主要技術參數
1 ．工作電源： AC220V 50Hz ± 5% （單向）
2 ．外形尺寸： 1100 × 800 × 1800mm
3 ．整機功耗： 1100W
4 、適用電壓范圍： 160V ～ 253V
5 、最大遙控距離 8m ，角度 90 度。
6 、噪聲：內機 37-44dB ，外機是 55-65dB 。
7 、環境溫度： -5 ℃ — 40 ℃
8 、相對濕度：≤ 85% （ 25 ℃ ）
9. 配備 無線智能考核系統：
該智能考核系統采用新型無線網絡聯網 ，無需交換機、網線等，通信穩定、便捷。主要由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由 240 × 128 點陣藍底背光液晶 觸摸顯示屏 、 觸摸屏、 微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，考核系統可實現功能：能實現設備的自動監測和識別 , 能再現對實訓臺進行故障設置和排除并統計故障點誤排次數 , 具有發卷功能，具有提交功能，具有個人登錄密碼設置功能 , 具有打印功能 , 具有答題次數限制功能。
二、主要功能：
1 ．學習掌握柜式空調制冷系統及原理，可以更好的掌握維修技術。
2. 學習掌握柜式空調控制電路的結構、組成及工作原理。
3. 可設置 13 個故障點，學生可根據故障現象在故障檢測板上進行檢
測和排除故障�？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備
運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、
評分、打印等功能。
4. 由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
5. 具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的作溫度，提供實驗數據�？蓹z測的關鍵點分別是：
• 正常環境溫度
• 空調壓縮機排氣管
• 空調壓縮機回氣管
• 空調冷凝器排風口
• 空調蒸發器出風口
6. 智能排故系統 特點：
• 計算機可以監控 1-126 臺空調制冷制熱智能考核臺。
• 已設置 13 個故障點。（并可以擴展故障點）
• 具有發卷功能。
• 具有收卷功能。
• 具有單臺試卷清零功能和全部試卷清零功能。
• 具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
• 可以生成學生個人成績單。
• 可以對學生考核情況進行統計、分析。
• 可設置進入系統密碼及修改密碼。
• 具有打印功能。
• 具有答題次數限制功能
三．實訓項目 :
1) 整流電路故障；
2)12 伏電源電源電路故障；
3) 5 伏電源故障 ；
4) 室內溫控探頭不良；
5) 室外溫控探頭不良；
6) 遙控接收頭損壞；
7) 不制熱 ；
8) 不制冷；
9) 室內風機損壞；
10) 室外風機塤壞；
11) 風機電容器損壞；
12) 蜂鳴器故障；
13) 風向調節失控。
|
