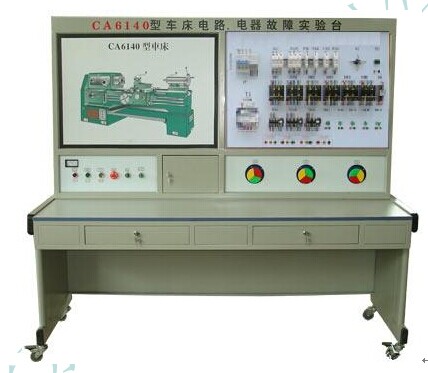

JG-C6140 型 車床電氣技能培訓考核實驗裝置
無線智能考核型 一、概述
“ JG-C6140 型車床電氣技能培訓考核實驗裝置”是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制實驗設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培 訓中機床電氣 維修 方面的 實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時以高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于 C6140 型車床電氣控制的模擬與 C6140 型車床電氣故障排除的技能考核。
三、技術性能
1 、輸入電源：三相四線（～ 380V ± 10% 50Hz ）
2 、工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85%( 25 ℃ ) 海拔 < 4000m
3 、裝置容量：＜ 1KW
4 、 外形尺寸： 1410mm × 725mm × 1535mm
四、裝置的基本裝備
1 、電源控制面板（鋁質面板）
（ 1 ）交流電源（帶有漏電保護措施）提供市電提供三相交流電源（ 380V ）
（ 2 ）人身安全保護體系
電壓型漏電保護器：對線路出現的漏電現象進行保護 , 使控制屏內接觸器跳閘，切斷電源。電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2 、主令控制及圖示板（鋁質面板）
面板上安裝有機床的所有主令電器及動作指示燈，機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。面板上印有 C6140 型車床示意圖，可以很直觀地看出 C6140 型車床的外形輪廓。
3 、元器件安裝板
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4 、三相異步電動機
2/220W/380V 三相鼠 籠 異步 電動機，分別 用作主軸電動機、冷卻泵電動機
5 、故障開關箱
設有 18 個開關。
6 、實驗桌
實驗桌為鐵質雙層亞光密紋 噴塑 結構 ，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗 桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。
7 、無線智能考核系統 ( 免布線 )
該系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有無線智能答題器。答題器是由 240 × 128 點陣藍底背光液晶顯示屏、輕觸鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，教師機根據學生上傳的信息對其考核內容進行自動評分，并保存結果，以備查詢或打印�？己讼到y(tǒng)的功能：能實現設備的自動監測和識別 , 能再現對實訓臺進行故障設置和排除并統計故障點的誤排次數 , 具有發卷、提交功能。
8 、仿真軟件
軟件可以完全仿真機床電路的工作過程。
五、實驗項目及主要內容
1 、學生熟悉常用低壓電器的機構、原理；
2 、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3 、提高學生的動手能力的技能操作水平；
4 、通過對機床故障排除，完成機床常見故障的排除；
5 、利用智能答題器進行排故和答題。
|
