JGRHXK-1 型小型冷庫制冷系統綜合實訓考核裝置
JGRHXK-1 型 小型冷庫制冷系統綜合實訓考核裝置” 是根據教育部“振興 21 世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。
該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等的實訓教學及制冷專業中級、高級工的鑒定及考核。
一、裝置特點
1. 該實訓考核裝置具有電力拖動控制、 PLC 控制和觸摸屏控制三種控制方式，配溫度傳感器及采集模塊，可進行數據采集
2. 直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3. 實訓性強：可以進行單獨的 PLC 實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接 PLC 進行模擬仿真
• 技術性能
1. 輸入電源：三相四線（或三相五線） ～ 380V ± 10% 50Hz
2. 工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度 ＜ 85%( 25 ℃ ) 海拔＜ 4000m
3. 裝置容量：＜ 5.5kVA
4. 制冷劑： R22
5. 制冷量： 5.3kW
6. 重 量： 300kg
7. 外形尺寸： 400cm × 200cm × 200cm
• 基本配置及功能

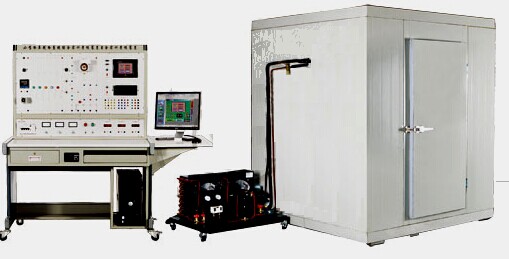

實訓裝置主要由控制臺、風冷制冷機組、拼裝式冷庫、主機實訓模塊、溫度和壓力傳感器采集模塊及觸摸屏實訓模塊等組成
1. 電源控制部分
(1) 交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值
(2) 安全保護體系：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2. 測量儀表
• 指針式電壓表：量程 0 ～ 450V ，精度 2.5 級
• 真空壓力表：量程 -0.1 ～ 1.5MPa
• 真空壓力表：量程 -0.1 ～ 3.5MPa
• 數顯溫度表：采用 PT100 傳感器，測量范圍 -50 ～ 150 ℃
3. 小型冷庫電氣控制考核板
面板上印有小型冷庫電氣控制原理圖，并設有相應測試點及信號燈，便于學生分析測量。
4. 風冷制冷機組
包含 3 匹全封閉制冷壓縮機、風冷冷凝器、 視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成
5. 拼裝式冷庫： 庫體尺寸為 192cm × 192cm × 220cm ，內部裝有庫燈、風機盤管蒸發器、化霜加熱絲等，冷庫外面留有出水口
6. 主機實訓模塊 ： 配置西門子 CPU224 PLC （ AC/DC/RLY ）主機， 集成數字量 I/O （ 14 路數字量輸入 /10 路數字量輸出）、一個 RS-485 通信口， 含有 PPI 、 MPI 通信，配套 PC/PPI 編程電纜
7. 溫度采集模塊 : 配置西門子 EM231 模擬量模塊，集成 4 路模擬量輸入
8. 觸摸屏實訓模塊：配置 5.7 英寸 STN256 色觸摸屏，一個 RS-485 通信口（與 PLC 通信），一個 RS-232 通信口
9. 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定
• 實訓項目
• 小型冷庫的電氣控制實訓
• 小型冷庫制冷系統啟動、運行、調試、保護技術
• PLC 可編程控制器實訓
• 觸摸屏技術應用實訓
|
