JG-6420 型模擬電路實驗箱

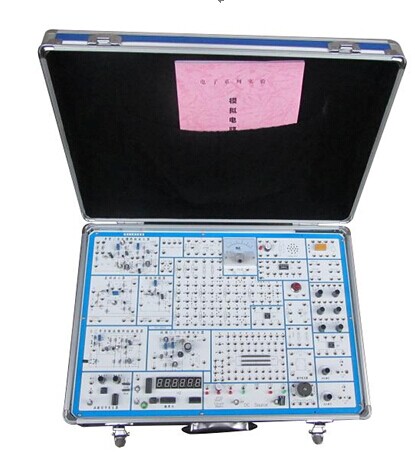

“JG-6420 型模擬電路實驗箱 ” 是模擬電路、電子技術基礎以及課程設計的基本實驗教學儀器。該產品充分考慮 “ 模電 ” 實驗教學特點，進行精心設計，產品性能可靠，有利于培養學生的動手能力，是高等院校、職業技術學院、中專等理想的教學設備。

一、主要設置及性能特點

1 、實驗板
　　　　 （ 1 ）母板采用 2mm 厚印制線路板制成，正面有元器件圖形符號及相應的連線，反面為印刷線路，并焊好相關的元器件。
　　　　 （ 2 ）母板上設有 8P 2 只、 14P 1 只、 40P 1 只高可靠圓腳集成塊插座，還設有 200 多根可靠的鍍銀長紫銅管，供插電阻、電容、電位器和三極管等。母板上的固定實驗器件有三端穩壓塊（如 7815 、 7915 、 LM317 等）、電容器、三極管（如 3DG6 、 3DG12 、 3CG12 等）、場效應管、可控硅、單結晶體管、 12V 信號燈、整流橋堆、二極管、穩壓管（ 2CW54 等）、功率電阻、振蕩線圈、揚聲器、精密多圈電位器（ 10K1 只、 100K1 只）、蜂鳴器等。母板上設用 250 多個高可靠鎖緊式防轉疊插座（與集成塊插座、鍍銀紫銅管及固定器件腳等已內部連好）作為實驗時的連接點、測試點。
　　　　 （ 3 ）母板上配有共射極單放大器 / 負反饋放大器實驗板、射極跟隨器實驗板、 RC 正弦波振蕩器實驗板、差動放大器實驗板四塊固定線路實驗板。
　　　　 （ 4 ）母板設計新穎，實驗方便可靠。徹底解決接觸不良等問題。
2 、直流電源 提供 ±5V/ 0.5A ， ±12V/ 05A 穩壓電源共四路，均有短路保護自復功能。
3 、交流電源 提供 0V 、 6V 、 10V 、 14V 及中心抽頭 17V 兩路低壓交流電源（ AC50HZ ）。
4 、指針式直流毫安表 量程為 1mA ，內阻 100 歐。

5 、頻率計 六位數碼顯示
6 、保護箱 高強度 ABS 工程料保護箱，有把手，造型美觀大方。
7 、備有實驗連接線及實驗指導書等。

二、技術參數

    1 、工作電源：單相交流 220V±5% 50HZ
2 、外形尺寸： 512mm × 357mm × 176mm
3 、整機功耗： <60W
4 、環境溫度： -5℃ ～ 40℃
5 、相對濕度： ≤85% （ 25℃ ）

三、實驗內容

  提供編有 26 個實驗項目的詳細實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學�？筛鶕�(jù)自己的教學需要進行選擇，還可以結合自己的要求進行改、擴充及開發其它新的實驗項目。
本實驗指導書所列的實驗項目如下：
　　 （ 1 ）常用電子儀器的使用
　　 （ 2 ）晶體管共射極單管放大器
　　 （ 3 ）場效應管放大器
　　 （ 4 ）負反饋放大器
　　 （ 5 ）射極跟隨器
　　 （ 6 ）差動放大器
　　 （ 7 ）集成運算放大器指標測試
　　 （ 8 ）集成運算放大器的基本應用 Ⅰ 模擬運算電路
　　 （ 9 ）集成運算放大器的基本應用 Ⅱ 信號處理（有源濾波器）
　　 （ 10 ）集成運算放大器的基本應用 Ⅲ 信號處理（電壓比較器）
　　 （ 11 ）集成運算放大器的基本應用 Ⅳ 信號處理（波形發生器）
　　 （ 12 ） RC 正弦波振蕩器
　　 （ 13 ） LC 正弦波振蕩器
　　 （ 14 ）函數信號發生器的組裝與調試
　　 （ 15 ）壓控振蕩器
　　 （ 16 ）低頻功率放大器 ⅠOTL 功率放大器
　　 （ 17 ）低頻功率放大器 Ⅱ 集成功率放大器
　　 （ 18 ）直流穩壓電源 Ⅰ 串聯型晶體管穩壓電源
　　 （ 19 ）直流穩壓電源 Ⅱ 集成穩壓器
四、主要配置清單：

單臺配置
