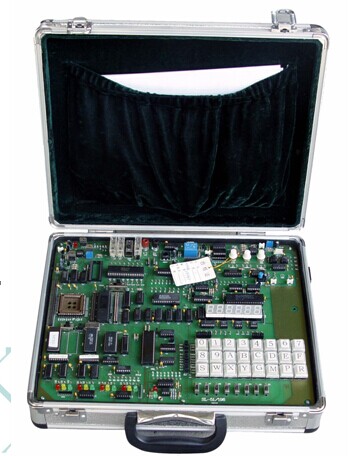

JG- 51/196 單片機實驗箱
概述
支持國內最流行 8051 系列和 80C 196 系列單片機。能進行全速仿真、單步執行、跟蹤仿真、斷點運行等操作，可對多種型號的 EPROM 固化。配備 80C 196 、 8031 、 ROM 、 RAM 、 8255 、 8279 、 8250 、 8155 、 8255 、 8279 、 0809 、 DAC0832 等微機常用接口，以及鍵盤、數碼顯示、發光二極管顯示、邏輯電平開關等電路。具有單機運行、 PC 聯機運行等多種工作方式。
實驗項目
196 實驗項目
• 定時中斷實驗
2 、 80C 196 程序方法中斷實驗
3 、 HSI 應用實驗 —— 測脈沖信號周期
4 、利用 HSO 測量單脈沖寬度
5 、利用 HSO 產生單脈沖、連續脈沖
6 、利用 HSO 驅動步進電機
7 、利用 HSO 生成占空比可變的 PWN 信號
8 、 A ／ D 轉換實驗
9 、 PWM 實驗 —— 小直流電機調速
10 、利用 PWM 產生鋸齒波、三角波和正弦波
11 、用 DAC0832 輸出鋸齒波、三角波和正弦波
12 、簡單 I ／ O 口擴展實驗
13 、串行口方式 0 實驗 —— 串并轉換
14 、串行口方式 1 實驗 —— 與數據終端通訊
15 、數碼顯示實驗
16 、 8255A 可編程并行接口實驗 —
8255A 可編程并行接口實驗二 17 、 8279 可編程鍵盤、顯示控制器實驗 —
18 、 8279 可編程鍵盤、顯示控制器實驗二
19 、電子音響實驗
20 、計算機鋼琴實驗 22 、步進電機實驗
21 、繼電器控制實驗 23 、微型打印機實驗 ( 微型打印自備 )
51 實驗項目
1 、 P1 口實驗一 14 、串行口實驗一 —— 串并轉換實驗
2 、 P1 口實驗二 15 、串行口實驗二 —— 與數據終端通訊
3 、簡單 I ／ O 口擴展實驗一 16 、串行口實驗三 —— 與 PC 機通訊實驗
4 、簡單 I ／ O 口擴展實驗二 17 、 D ／ A 轉換實驗 —
5 、外部中斷實驗 18 、 D ／ A 轉換實驗二
6 、定時器實驗 19 、 A ／ D 轉換實驗
7 、 8255A 可編程并行接口實驗 — 20 、電子音響實驗
8 、 8255A 可編程并行接口實驗二 21 、計算機鋼琴實驗
9 、 8255A 可編程并行接口實驗三 22 、繼電器控制實驗
10 、數碼顯示實驗 23 、步進電機實驗
11 、 8279 鍵盤、顯示接口實驗一 24 、微型打印機實驗 ( 微型打印自備 )
12 、 8279 鍵瘟、顯示接口實驗二
13 、 8279 鍵盤、顯示接口實驗三 |
