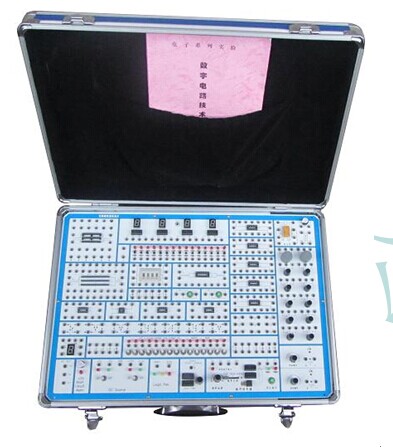

JG-6410 型數字電路實驗箱

   “JG-6410 型數字電路實驗箱 ” 是 “ 數字電路 ” 、 “ 脈沖電路 ” 以及課程設計的基本教學儀器，同時也是產品開發及科研的基本工具之一。該產品在設計時充分考慮實驗需要，并吸收了同類產品的優點，設計精良，性能穩定可靠。

一、技術參數

  1 、工作電源：單相交流 220V±5% 50HZ
2 、外形尺寸： 512mm × 357mm × 176mm
3 、整機功耗： <60W
4 、環境溫度： -5℃ ～ 40℃
5 、相對濕度： ≤85% （ 25℃ ）

二、主要設置及性能特點

1 、實驗板
　　　　 （ 1 ）母板采用 2mm 厚印制線路板制成，正面印有連線、字符等，反面是相應的印刷線路及有關元器件等。
　　　　 （ 2 ）母板上設有若干個高可靠的圓腳集成塊插座（ 8P 、 14P 、 16P 、 20P 、 28P 、及 40P ）及 60 多根高可靠的鍍銀長紫銅管，供插電阻、電容、電位器和三極管等。母板上固定器件有多圈電位器、電容器、按鈕開關以及晶振等。還設有 340 多個高可靠鎖緊式防轉疊插座（與集成塊插座、鍍銀長紫銅管及固定器件等已內部連好）作為實驗連接點、測試點，實驗接線時，只要拿鎖緊插頭線相互連接即可。
　　　　 （ 3 ）母板設計合理，接觸可靠，實驗靈活方便。徹底解決了長期使用接觸不良等問題。
2 、直流電源 提供 ±5V/ 0.5A 和 ±15V/ 0.5A 的穩壓源四路 , 均有短路保護自動恢復功能 , 其中 +5V 電源具有短路報警、指示功能。 `
3 、脈沖信號源 提供正、負輸出單次脈沖一組和一組頻率 1HZ 、 1KHZ 、 20KHZ 附近連續可調的方波脈沖源，通過頻率細調多圈電位器對輸出頻率進行細調。
4 、三態邏輯測試筆 高電平為紅色發光管亮，低電平為綠色發光管亮，高阻態或電平處于不高不低的電平值時黃色發光管亮。
5 、電平指示 15 位紅色 LED
6 、邏輯開關 15 位紅色 LED
7 、數字顯示 四位七段 LED
8 、撥碼開關 四位可逆十進制撥碼開關
9 、保護箱 高強度 ABS 工程塑料保護箱，外形尺寸為：
512mmX357mmX 176mm 有把手等，造形美觀大方。
10 、備有實驗連接線和實驗指導書等。

三、實驗項目：

提供編有 22 個實驗項目的詳細實驗指導書，具有相當?shù)纳疃群蛷V度，各級各類學校可根據自已的教學需要進行精選，還可以結合自已的要求進行改寫、擴充及開發其他新的實驗項目。

　　 （ 1 ）晶體管開關特性、限幅器與鉗位器
　　 （ 2 ） TTL 集成邏輯門的邏輯功能與參數測試
　　 （ 3 ） CMOS 集成邏輯門的邏輯功能與鉗位器
　　 （ 4 ）集成邏輯電路的連接和驅動
　　 （ 5 ）組合邏輯電路的設計與測試
　　 （ 6 ）譯碼器及應用
　　 （ 7 ）數據選擇器及其應用
　　 （ 8 ）觸發器及應用
　　 （ 9 ）計數器及應用
　　 （ 10 ）移位寄存器及應用
　　 （ 11 ）脈沖分配器及其應用
　　 （ 12 ）使用門電路產生脈沖信號自激多諧振蕩器
　　 （ 13 ）單穩態觸發器與施密特觸發器脈沖延時與波形整形電路
　　 （ 14 ） 555 時基電路及其應用
　　 （ 15 ） D/A 、 A/D 轉換器

四、主要配置清單：

單臺配置
