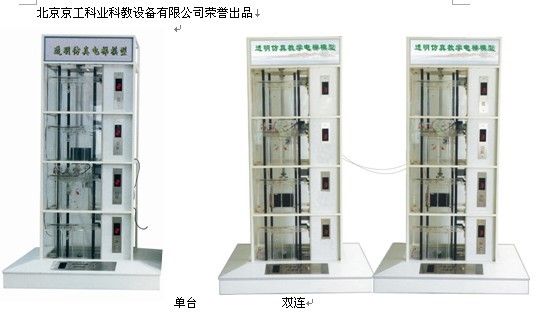

DT4系列透明仿真教學電梯(單臺使用)
2DT4系列透明仿真教學電梯(雙聯)(二臺合并使用)
注:設備分為: 1DT4-FP-XL60 (松下 PLC ) 、1DT4-FX1N-60MR (三菱 1N PLC ) 、1DT4-FX2N-64MR (三菱 2N PLC )、1DT4-CPU226-EM223 (西門子 PLC ) 、1DT4-CPM2AE (歐姆龍 PLC )
2DT4-FPX-X C60 透明仿真教學雙聯電梯模型產品說明 : 一、概 述
2DT4-FPX-X C60 型透明仿真教學雙聯電梯模型是在單臺 透明仿真教學電梯模型的基礎上,經二次研究開發出來的。從外型尺寸上來講,其實就是兩臺單臺透明仿真教學電梯模型;主要區別在編程及其實功能實現上不一樣,即 由兩臺單梯的控制線路并聯,進行邏輯控制,共用層站外召喚按鈕,雙聯電梯的運行特點是采用就近的原則。(即假設一臺電梯的轎廂在四樓,另一臺在三樓,此時如一樓有召喚信號,則三樓的電梯響應召喚信號,四樓的不響應)。

本電梯是根據最常見的升降式電梯結構,采用透明有機材料制成,其結構與實際電梯完全相同,且?guī)缀蹙邆淞藢?shí)際電梯的所有功能。
電梯的電氣控制系統采用可編程控制器 (PLC) 實現邏輯智能控制,交流變頻調速 (VVVF) 驅動,其硬件構的組成及功能與實際電梯完全一樣。 具有自動平層、自動開門關門、順向響應轎廂內外呼梯信號、直駛、電梯安全運行保護以及電梯急停、慢上、慢下、照明、風扇等功能。且具有性能可靠、運行平穩、操作簡單、能耗低和便于教學等特點。
二、電梯的基本結構:
1 、 機房部分: 包括曳引機、限速器、電磁制動器;
2 、 控制柜部分: 總電源、控制電源、 PLC 可編程控制器、變頻器、 接線板等設備;
3 、 井道部分: 包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、極限開關、平層感應器、隨行電纜等;
4 、 廳門部分: 包括廳門、召喚按鈕廂、樓層顯示裝置等;
5 、 轎廂部分: 包括轎廂、安全鉗、導靴、自動開門機、平層裝置、操縱廂、轎廂內指導燈、轎廂照明等。

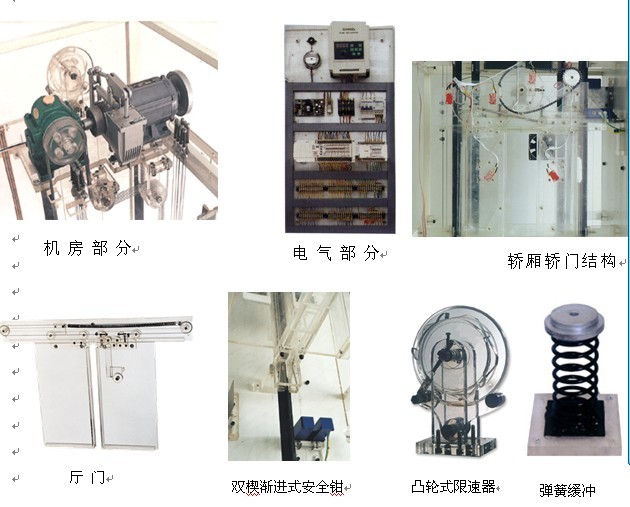

機 房 部 分
電 氣 部 分
轎廂轎門結構
廳 門
雙楔漸進式安全鉗
凸輪式限速器
彈簧緩沖器
三、電梯的基本功能
A. 超速安全保護系統
當電梯發生意外事故時,轎廂超速或高速下滑(如鋼絲繩折斷,轎頂滑輪脫離,曳引機蝸輪蝸桿合失靈,電機下降轉速過高等原因)。這時,限速器就會緊急制動,通過安全鋼索及連桿機構,帶動安全鉗動作,使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置,當電梯因故障,造成轎廂或?qū)χ囟椎谆驔_頂時(極限開關保護失效),轎廂或?qū)χ刈矒魪椈删彌_器,由緩沖器吸收電梯的能量,從而使轎廂或?qū)χ匕踩珳p速直至停止。
C. 門安全觸板保護裝置
在轎廂門的邊沿上,裝有活動的安全觸板。當門在關閉過程中,安全觸板與乘客或障礙物相接觸時,通過與安全觸板相連的聯桿,觸及裝在轎廂門上的微動開關動作,使門重新打開,避免事故發生。
D. 門機力矩安全保護裝置
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時,就增加了關門力矩,于是通過相連的行程開關使轎廂門和廳門自動重新打開,從而避免事故發生。
E 、廳門自動閉合裝置
電梯層門的開與關,是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后,門鎖的機械鎖鉤嚙合,此時電梯才能啟動運行。
F. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控,轎廂發生沖頂或蹲底時,終端極限開關動作,發出報警信號并切斷控制電路,使轎廂停止運行。
四、主要技術參數:
1 、 外形尺寸: 長×寬×高( mm ) 1450 × 1160 × 2400
2 、 凈 重 量: 160kg
3 、 載 重 量: 5kg
4 、 控制方式: PLC 控制 ( PLC 要求:繼電器輸出;輸入輸出點數至少 56 點;)
可選用的 PLC 品牌:松下、三菱)
5 、 調速方式: 交流變頻調速
6 、 結構形式: 四層站
7 、 曳 引 機: 速 比 15:1
模數 1.5 ( 蝸輪減速器 )
8 、 拖動電機: 型號: JW524
電壓: AC220V 50Hz
功率: 0.18KW
轉速: 1400rpm
透明仿真教學電梯配置清單(松下雙機)
序 號 |
名 稱 |
單位 |
數量 |
備 注 |
01 |
電梯井道 |
臺 |
1×2 |
|
02 |
電梯底座 |
臺 |
1×2 |
|
03 |
松下 FP-XC60 可編程控制器 |
套 |
1×2 |
|
04 |
VFNC1S — 2004P — W 型變頻器(東芝) |
只 |
1×2 |
安裝在電氣控制板上 |
05 |
松下 PLC 專用通訊電纜 (AFC8513) |
條 |
1 |
工具包內 |
06 |
松下 PLC 編程軟件( FPWIN GR )及電梯程序光盤 |
碟 |
1 |
編程軟件、電梯程序 |
07 |
到站提示電鈴 |
個 |
1 |
安裝在電梯架頂部 |
08 |
曳引電動機 |
臺 |
1×2 |
安裝在電梯架頂部 |
09 |
蝸輪減速器 |
臺 |
1×2 |
安裝在電梯架頂部 |
10 |
連軸器 |
只 |
1×2 |
安裝在電梯架頂部 |
11 |
電磁制動器 |
只 |
1×2 |
安裝在電梯架頂部 |
12 |
曳引輪 |
只 |
1×2 |
安裝在電梯架頂部 |
13 |
導向輪 |
只 |
2×2 |
安裝在電梯架頂部 |
14 |
限速器 |
只 |
1×2 |
安裝在電梯架頂部 |
15 |
旋轉編碼器 |
只 |
1×2 |
安裝在電梯架頂部 |
16 |
導軌 |
條 |
4×2 |
安裝在井道上 |
17 |
對重裝置 |
只 |
1×2 |
安裝在導軌上 |
18 |
對重重塊 |
塊 |
2×3 |
裝在底盤包裝箱內(使用時取出) |
19 |
彈簧緩沖器 |
只 |
2×2 |
安裝在電梯底座上 |
20 |
鋼絲索 |
根 |
2×7 |
安裝在井道中 |
21 |
限速器鋼索張緊裝置(重塊) |
套 |
1×2 |
安裝在電梯底座上 |
22 |
隨行電纜 |
條 |
1×2 |
安裝在井道中 |
23 |
永磁感應器 |
只 |
1×2 |
安裝在井道中 |
24 |
樓層召喚盒 |
只 |
4×2 |
安裝在各樓層外部 |
25 |
轎廂內操縱盒 |
只 |
1×2 |
安裝在電梯底座外部 |
26 |
樓層顯示裝置 |
個 |
5×2 |
安裝在各樓層及底座外部 |
27 |
轎廂 |
只 |
1×2 |
安裝在導軌上 |
28 |
安全鉗 |
對 |
2×2 |
安裝在轎廂架底部 |
29 |
導靴 |
只 |
2×2 |
安裝在轎廂架頂部 |
30 |
門機裝置 |
套 |
1×2 |
安裝在轎廂上 |
31 |
照明燈 |
只 |
2×2 |
安裝在轎廂一側 |
32 |
風扇 |
只 |
1×2 |
安裝在轎廂背部 |
33 |
電氣控制板 |
塊 |
1×2 |
安裝在電梯架一側 |
34 |
報警蜂鳴器 |
只 |
1×2 |
安裝在電氣控制板上 |
35 |
故障設置板 |
只 |
1 |
安裝在電器控制板上 |
36 |
DC 12V 電源板 |
塊 |
1×2 |
安裝在電氣控制板上 |
37 |
交流接觸器 |
只 |
1×2 |
安裝在電氣控制板上 |
38 |
漏電脫扣器 |
只 |
1×2 |
安裝在電氣控制板上 |
39 |
接線電路板 |
塊 |
1×2 |
安裝在電氣控制板上 |
40 |
極限開關(上、下) |
只 |
1×2 |
安裝在井道上、下部 |
41 |
內六角扳手( M2 、 M3 、 M5 、 M6 )、活動扳手 150mm |
只 |
各 1 只 |
工具盒內 |
42 |
軸用擋圈鉗 6# 、尖嘴鉗 |
把 |
各 1 把 |
工具盒內 |
43 |
十字螺絲刀Φ 3 、Φ 6 |
只 |
2 |
工具盒內 |
44 |
一字螺絲刀Φ 3 、Φ 6 |
只 |
2 |
工具盒內 |
45 |
502 膠水 |
瓶 |
1 |
工具盒內 |
46 |
常用螺釘 |
|
若干 |
|
47 |
毛巾 |
條 |
1 |
|
48 |
教學電梯使用說明書 |
冊 |
2 |
資料 |
48 |
電梯的構造與維修 教學VCD光盤 |
4片/套,320元 |
49 |
電梯操作工操作技術 教學VCD光盤 |
2片/套,140元 |
|
