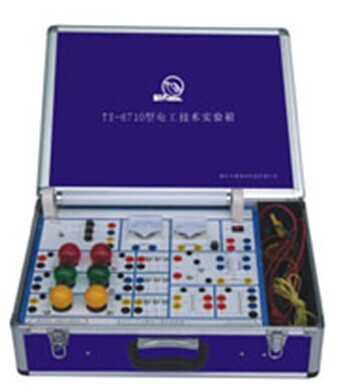

JGTX-6710 型電工技術實驗箱
電工技術實驗箱主要是進行 “ 電工學 ” 及 “ 電路原理 ” 中的強電部分實驗，如單相交流電路、三相電路、日光燈電路實驗。本實驗箱由模塊單元和元件庫相結合的板面構成，全部采用歐洲標準的安全插座和安全實驗導線， 連線方便，接觸可靠，而且壽命長、效率高，有效預防觸電隱患。實驗面板上印有元件符號及主要參數便于學生識別。實驗箱結構緊湊實用直觀，安全可靠，能有效培養學生的動手能力，維修方便、簡捷。可滿足各類高、中等院校及職業技術類院校開設的電工典型實驗。
主要配置 :
（ 1 ）電源： 三相 220V±10% ， 50HZ
（ 2 ）耦合電感一對。
（ 3 ）單相變壓器 l 只，變壓比為 220V 比 36V ，功率 50W 。
（ 4 ）三相燈組負載，每相可插入 15W 燈泡 3 只。
（ 5 ）三相電容負載， 0.47uf/400V 、 luf/400V 、 2uf/400V 各 3 只。
（ 6 ）三相開關 l 只。
（ 7 ）元件組：有保險絲座 3 只、鎮流器（ 20w ） l 只、啟輝器、電阻、
luf 、 2uf 、 4uf 電容器等元件。
（ 8 ）指針式電壓表頭 l 只、指針式電流表頭 l 只。
（ 9 ）三相四線漏電斷路器屬選購件 , 用戶根據具體情況選配。
主要技術指標 :
1 、輸入電源： AC380±5% 50HZ ；
2 、額定電流： <2A
3 、環境溫度： -5 ℃ -40 ℃
4 、相對濕度： ≤85 ％（ 25 ℃ ）
5 、外型尺寸： 512X357X176 （ mm ）
實驗項目 :
（ 1 ）用三表法測量電路等效參數。
（ 2 ）正弦穩態交流電路相量的研究。
（ 3 ）互感電路的測量。
（ 4 ）單相變壓器特性的測試。
（ 5 ）三相交流電路電壓、電流測量。
（ 6 ）三相電路功率的測量。
（ 7 ）功率因素及相序的測量。
（ 8 ）其它電工學控制實驗。
|
