一、概述

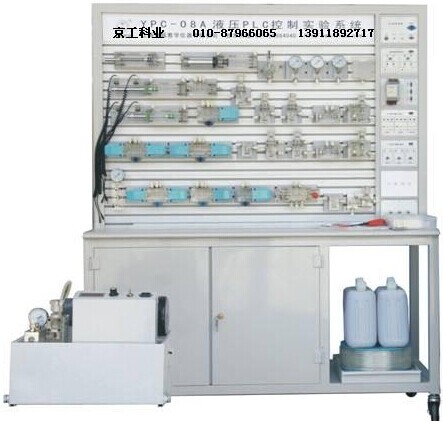

YPC -08A 液壓 PLC 控制實驗系統是根據《液壓傳動》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的液壓基本控制回路實驗外，還可進行液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器（ PLC ）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控制單元進行電氣控制，簡單實用。通過與 PLC 比較，可以加深對 PLC 可編程序控制器的了解及掌握。
二、特點
1 、 YPC -08A 液壓 PLC 控制實驗系統主要由實驗臺、液壓元器件和電氣 、控制器件等組成。
2 、實驗元件均為透明有機材料制成，透明液壓元件能夠更清晰的展現元件結構、性能及用途。
3 、電氣主控單元采用 PLC 可編程序控制器控制，可與 PLC 微機通訊實現微機智能控制。
4 、采用獨立的繼電器控制單元進行電氣控制，通過比較，突出 PLC 可編程序控制器的優越性，加深對 PLC 編程的了解及掌握。
三、技術參數
（ 1 ）實驗臺外形尺寸： 1500mm × 640mm × 1850mm 凈重量： 210kg
液壓泵站包裝尺寸： 600mm × 450mm × 390mm 毛重量： 40kg
（ 2 ）電源模塊：輸入電壓 AC 220V 50Hz
輸 出 DC 24V/2.5A AC 220V
（ 220V 輸出用于本公司液壓產品中電磁閥的控制）
（ 3 ） PLC 可編程控制器：日本三菱 FX1s-14MR （繼電器輸出方式），可以根據用戶的需求更換 PLC 類型。
（ 4 ）輸入模塊：與 PLC 采用電纜 9 針 232 接口連接。連接后為 PLC 提供 8 路主令輸入信號（其中 2 路為常閉信號），及通過信號插孔為 PLC 提供自動控制信號。（如：行程開關位置信號等）；輸出模塊：與 PLC 采用電纜 9 針 232 接口連接。通過輸出接口插孔控制電磁閥通斷；繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。
5 ）液壓泵站（配數字轉速表）：
工作電源： AC ： 220V 50Hz
直流電機功率： 750W 額定轉速： 0-1500rmp
油泵型號： CB-B10
最高輸出壓力： 2.5MPa （演示實驗工作壓力 <=0.5 MPa ）
油箱容積： 25L
安全限速范圍： 1000-1500 轉 / 分
安全壓力設定范圍： 0.3 - 2.5 MPa
直流電機調速齒輪泵實驗專用泵站
液壓泵工作時離液壓臺 1.5m 遠處噪聲≤ 58db
四、基本組成
本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只電器模塊的導軌�？扇我饨M合擴展，并利于保修維護。標準配置有：電源模塊、 PLC 模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊。以后可以擴展或更換， PLC 的擴展輸入輸出模塊、 AD/DA 模塊、控制儀表模塊、傳感器模塊等等。
液壓實驗元件 1 套，液壓實驗 PLC 電氣控制系統 1 套；液壓實驗繼電器控制模塊 1 套；液壓實驗泵站 1 臺。（計算機根據學校要求另行配置）。實驗臺設計有專用的原件配置板，每個元件都有一個固定的放置位置。有利于實驗器件的管理。配備了：雙作用油缸（帶行程撞塊）、彈簧回位油缸、液控單向閥，減壓閥，輔助油箱，壓力繼電器，增壓油缸，節流閥（直動式），單向閥，順序閥等常用的液壓元件。
五、液壓傳動基本回路
1 、方向控制基本回路
1.1 用手動換向閥的換向回路
1.2 M 型、 O 型機能換向閥的閉鎖回路
1.3 用液控單向閥的閉鎖回路
2 、壓力控制基本回路
2.1 壓力調定回路
2.2 二級壓力回路（雙向調壓回路）
2.3 用減壓閥的減壓回路
2.4 用增壓閥的增壓回路
2.5 用換向閥的卸載回路
3 、速度控制基本回路
3.1 進油節流調速回路
3.2 回油節流調速回路
3.3 調速齒輪泵容積調速回路
3.4 調速齒輪泵和調速閥的容積節流復合調速回路
3.5 流量閥短接的速度換接回路
3.6 調速閥串聯的速度換接回路
3.7 調速閥并聯的速度換接回路
4 、多缸工作控制基本回路
4.1 用壓力繼電器的順序動作回路
4.2 用行程開關的順序動作回路
4.3 用順序閥的順序動作回路
4.4 用行程換向閥的順序動作回路
YPC-08A 鋁槽式實驗臺配置清單
序號 |
分類 |
項 目 |
型 號 規 格 |
數量 |
備 注 |
1 |
泵
站 |
拖動直流電機及專用直流電源、數字轉速表及傳感器
齒輪油泵、溢流閥、壓力表、油箱、溫度液位計、濾油器 |
|
1 臺 |
直流電機調速齒輪泵實驗專用泵站 |
2 |
實
驗
臺 |
08A 型鋼質實驗臺 |
本公司設計制造 |
1 臺 |
|
3 |
油管放油筒 |
本公司設計制造 |
1 套 |
|
4 |
元件固定配置板 |
本公司設計制造 |
2 塊 |
|
5 |
進油壓力表四通 |
本公司設計制造 |
1 只 |
鋁合金、壓力表 2.5MPa |
6 |
回油五通 |
本公司設計制造 |
1 只 |
鋁合金 |
7 |
液 壓 組 合 元 件 |
雙作用油缸 |
|
2 只 |
透明元件 + 彈簧卡腳鋁底板 |
8 |
彈簧回位油缸 |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
9 |
增壓油缸 |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
10 |
輔助油箱 |
底板反裝 |
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
11 |
單向閥 |
P1 孔向右 |
2 只 |
透明元件 + 彈簧卡腳鋁底板 |
12 |
液控單向閥 |
|
2 只 |
透明元件 + 彈簧卡腳鋁底板 |
13 |
溢流閥（直動式） |
|
2 只 |
透明元件 + 彈簧卡腳鋁底板 |
14 |
節流閥（直動式） |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
15 |
調速閥 |
|
2 只 |
透明元件 + 彈簧卡腳鋁底板 |
16 |
順序閥 （ 回油孔向右 ） |
上閥芯螺絲固定 |
2 只 |
透明元件 + 彈簧卡腳鋁底板 |
17 |
減壓閥（先導式） |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
18 |
二位二通電磁換向閥 |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
19 |
二位四通電磁換向閥 |
|
2 只 |
透明元件 + 彈簧卡腳鋁底板 |
20 |
“ O ”型三位四通電磁換向閥 |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
21 |
“ H ”型三位四通電磁換向閥 |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
22 |
“ M ”型三位四通電磁換向閥 |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
23 |
二位四通行程換向閥 |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
24 |
三位五通手動換向閥 |
|
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
25 |
壓力繼電器 |
0.5MPa 調定 |
1 只 |
透明元件 + 彈簧卡腳鋁底板 |
26 |
壓力表 ( 1MPa--1 只 0.6MPa--2 只 ) |
|
3 只 |
透明元件 + 彈簧卡腳鋁底板 |
27 |
微動行程開關（常開 2 只 + 常閉 2 只） |
|
2+2 只 |
裝在雙作用缸上 |
28 |
三通四通組件（三通 7 只、四通 5 只） |
|
1 套 |
|
29 |
附 件 |
紙巾 |
|
2 包 |
|
30 |
桌面滴油槽 |
|
1 個 |
|
31 |
透明液壓皮管 φ 8 |
|
1 盤 |
|
32 |
油盤 ( 配濾網 ) |
|
1 個 |
卸下的液壓元件放油 |
33 |
塑料配件盒 |
|
1 個 |
放置實驗時裝拆的小零件 |
34 |
專用液壓油 |
|
20Kg |
|
35 |
電 器 控 制 |
電磁閥通用連接線 |
|
3 根 |
|
36 |
壓力繼電器插頭線 |
|
1 根 |
|
37 |
直流電源單元 |
|
1 個 |
|
38 |
PLC 編程器控制單元（標配：三菱 FX1s-14MR ） |
|
1 個 |
可根據用戶要求配置 |
39 |
PLC 輸入單元 |
|
1 個 |
|
40 |
PLC 輸出單元 |
|
1 個 |
|
41 |
繼電器控制單元 |
|
1 個 |
|
42 |
單元電器連接電纜 |
|
3 條 |
|
43 |
220V 電源線 |
|
1 條 |
|
44 |
編程通訊電纜 |
|
1 根 |
|
45 |
資料 |
透明液壓實驗指導書 |
|
1 冊 |
|
46 |
PLC 編程軟件及應用程序光盤 |
編程軟件及程序 |
1 碟 |
|
47 |
工 具 配 件 盒 |
專用工具配件盒 |
300×200×62 |
1 個 |
菲力格 F-300 |
48 |
螺絲刀 6 × 100( 一字、十字 ) 、螺絲刀 3 × 80( 一字、十字 ) 、卷筆刀、剪刀、
尖嘴鉗 ( 改制 ) 、活動板手、內六角扳手 M4 、 M5 、 M6
內卡簧鉗、外卡簧鉗、尼龍管接頭扳手、快速接頭助拔器 |
各 1 只 |
|
50 |
塑料油塞 100 只、皮管快速接頭 15 只、尼龍管接頭 3 只、
油管深度定位塞 2 只、記號筆 1 只、各密封圈 1 袋、Φ 10 組合墊圈 20 只 |
1 套 |
|
51 |
圓柱支架 6 只、皮管壓板 10 只 鋁槽 T 形螺母 30 只
內六角螺絲 M6 × 15=20 枚 M6 × 25=20 枚 M6 × 45=6 枚 |
1 套 |
|
|
