JG-JD13 中央空調實訓考核臺 （網絡型）

一、產品概述
中央空調實訓考核裝置（網絡型）要求系統采用 6 匹水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱 FX2n-48MR PLC 可編程控制器及工業總線控制，由計算機通過通信總線與 PLC 進行通信，控制整個中央空調的運行�？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

產品名稱：JG-JD13 中央空調實訓考核臺 （網絡型）

二、系統組成
制冷機組、冷卻系統、冷凍系統、制熱系統、模擬客房、模擬大廳、電控柜、可編程控制器、壓力采集模塊、溫度采集模塊、數據采集點、 PLC 編程軟件、中央空調組態監控軟件、計算機、小推車。
三、網絡監控及智能考核
    教師臺和學生臺電腦（ 1 ～ 32 臺）可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。
    教師機設置故障，學生臺通過監控到的數據判斷故障點發送故障編碼使設備故解除。教師端同時記錄學生答題的相關數據，生成成績單，具有打印功能。

四、實訓項目
1 、中央空調的結構及設備工作原理的全面深入了解和掌握；
2 、中央空調的啟動、運行、調試技術的實訓及考核；
3 、中央空調運行工況、各運行參數檢測分析；
4 、中央空調控制原理的實訓；
5 、 PLC 可編程控制器編程及安裝調試的實訓；
6 、故障判斷及設備故障解除實訓（故障點 16 個）；
7 、數據采集技術的應用及實訓；
8 、網絡技術的應用及實訓（遠程控制）。

五、技術參數
1 、工作電源：三相五線制  380VAC 50Hz
2 、安裝尺寸：長 × 寬 × 高 =800×240×250cm
3 、整機容量 ≤0.04TYVA
4 、外形尺寸： 8000mm×3000mm×3500mm （長 × 寬 × 高）
5) 具備密碼開機、定時關機功能，便于實驗室管理。
四、中央空調配置清單

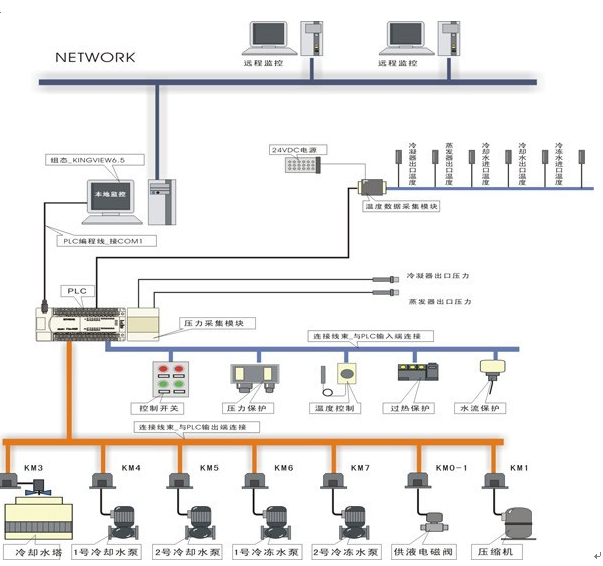

五、中央空調實訓考核臺（網絡型）系統構成圖
