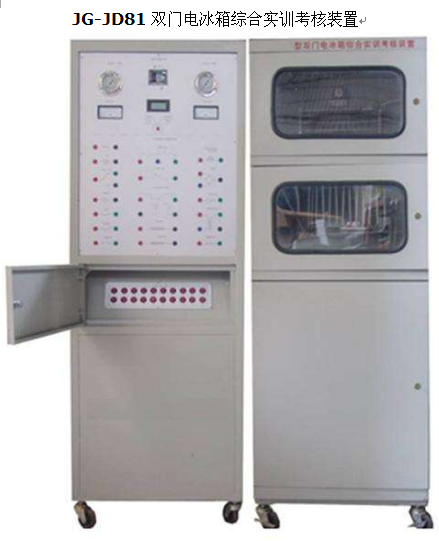

JG-JD81  雙門電冰箱綜合實訓考核裝置

產品名稱：JG-JD81  雙門電冰箱綜合實訓考核裝置

一、概述：
“JG-JD81 雙門電冰箱綜合實訓考核裝置 ” 是為大中專院校的制冷專業、家電維修專業、各技能培訓及國家職業技能鑒定部門開發設計的，該裝置集制冷、電氣控制、故障模擬于一體，產訓裝置全理布局，具有綜合性、直觀性、開放性及應用性很強的教學實訓及考核平臺，讓學生掌握直冷 / 間冷式電冰箱的結構、原理及特點。
二、特點：
1 、實訓裝置直觀展示了直冷 / 間冷式冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
2 、整套實訓裝置集直冷式、間冷式電冰箱于一體，整個電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求。
3 、系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等）
4 、裝置設有直冷式 / 間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5 、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、技術參數：
1 、輸入電源：?jiǎn)蜗嗳�線 AC220V±10%  50Hz
2 、裝置容量：＜ 0.2KVA
3 、外形尺寸： 600×600×1700mm
4 、制冷劑類型： R600
5 、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備：
1 、實訓柜：鐵質雙層亞光密紋噴塑結構，鋁質面板。制冷系統中加入了兩個控制閥，用于直冷式與間冷式電冰箱轉換的狀態。在實驗柜的底層設有一個柜子，用于放置實驗連接線、工具及其它實驗用品。冰箱的冷凍室門、冷藏室門采用透明設計，便于觀察冷凍室內蒸發器表面結霜情況，冷凝器外置于冰箱的后面。
2 、直冷 / 間冷式電冰箱制冷系統配置表：


3 、交流電壓表 1 只：測量范圍 0 ～ 250V ，用于監測電源電壓
4 、交流電流表 1 只：測量范圍 0 ～ 5A ，用于觀測系統啟動電流及正常工作電流
5 、溫度表 1 只：采用 PT100 傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度
6 、壓力真空表 2 只：測量范圍分別為 0.1 ～ 1.6MPa 、 -0.1 ～ 2.5MPa ，可顯示系統高壓側以及低壓側的壓力
7 、故障箱 1 個：鑲嵌于實驗柜內，用于設置故障，并配有鎖�？稍O(shè)置的故障類型有：電源電路、照明電路、化霜電路、壓縮機保護電路等。
8 、電流型漏電保護裝置 1 套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
9 、實訓連接線 1 套：實訓連接線及插座采用防觸電結構，使用安全、可靠、防觸電。
四、故障說明


五、實訓項目：
1 、專用工具的操作
2 、制冷系統管件焊接
3 、制冷系統試壓及檢漏
4 、制冷系統抽真空及充注制冷劑
5 、電冰箱電氣線路器件的認識和測量
6 、直冷式電冰箱電氣控制線路接線及系統運行
7 、間冷式電冰箱電氣控制線路接線及系統運行
8 、直冷式電冰箱維修實訓及故障分析
9 、間冷式電冰箱維修產訓及故障分析
