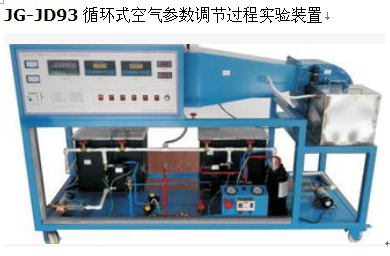

JG-JD93 循環式空氣參數調節過程實驗裝置
一、產品概述：
JG-JD93 循環式空氣參數調節過程實驗裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。 ：
產品名稱：JG-JD93 循環式空氣參數調節過程實驗裝置
二、裝置特點
1. 安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2. 直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
三、技術性能
1. 輸入電源：?jiǎn)蜗嗳�(xiàn) AC220V±10% 50Hz
2. 工作環境：溫度 -10 ℃ ～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
3. 制冷劑： R22
4. 裝置容量：＜ 2.5kVA
5. 重 量： 100kg
6. 外形尺寸： 1800×700×1500mm
四、基本配置及功能
1. 控制臺
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2. 交流電源
單相三線 220V 交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3. 測量?jī)x表
(1) 溫度傳感器 4 只，為了能夠直觀地讀數，將各組溫度信號取出另接表頭顯示
溫度測量范圍為： -40 ℃ ～ +120 ℃
濕度測量范圍為： 0% ～ 100%
(2) 真空壓力表 2 只（精度 2.5 級）
量程分別為 -0.1MPa ～ 1.5MPa 、 -0.1MPa ～ 3.5MPa 和 0 ～ 0.4MPa ，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4. 控制儀表
(1) 壓力控制器 1 只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
(2) 風力調速器 1 只
用于控制 軸流風機 風速及運行狀態
5. 空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（ 300W ）和軸流風機（額定轉速 1450r/min 、流量 1000m3/h 、全壓 35Pa 、功率 90W 、噪聲 59dB ）
6. 風冷制冷機組：由 2 匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7. 加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、主要配置
序號 |
名稱 |
數量 |
1 |
PT100 |
8 個 |
2 |
管道式 PT100 M12 長 150MM |
4 |
3 |
壓差傳感器 300P 4-20MA |
1 個 |
4 |
壓差傳感器 100P 4-20MA |
1 個 |
5 |
4-20MA 輸入儀表 |
2 |
6 |
流量計（渦輪式） |
2 個 |
7 |
制冷 / 制熱控制器 010 |
2 |
8 |
16 路溫度檢測表 |
1 |
9 |
蒸汽加濕器 |
個 |
10 |
大功率調壓器 220V |
1 個 |
11 |
制冷壓縮機 1P |
1 套 |
|
壓力控制器 |
1 套 |
12 |
膨脹閥 2MM |
2 個 |
13 |
板式換熱器，制冷劑 10 進 12 出，水路， DN20 螺絲接口 |
2 套 |
14 |
儲液罐 1P |
1 套 |
15 |
不銹銅水箱 450*300*400 |
2 個 |
16 |
過濾網 365*335MM |
1 套 |
17 |
電磁閥組 220V |
2 套 |
18 |
風機 |
|
19 |
水泵 |
2 個 |
20 |
25UF 電容 |
1 |
六，實驗?zāi)康?
1 直流空調過程演示；
2 通過實測的溫度、壓力、風量，計算出空調過程熱量及熱平衡誤差；
3 通過實驗測得的風量、壓力、功率等參數，
4 測定制冷壓縮機性能；通過改變風量、溫度、流量工況、
5 測定換熱器（加熱器、表冷器）性能實驗
6 制冷熱的相互間的關系
|
