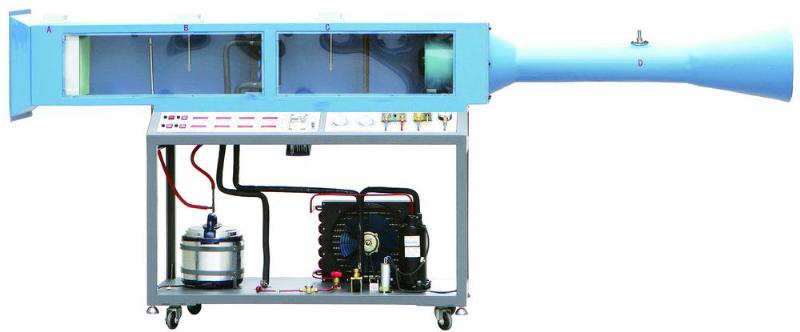

JG TK-1  空氣調節系統模擬實驗裝置

一、概 述
空氣調節系統模擬實驗裝置是采用直流式空氣處理系統，并配置壓縮機、風冷冷凝器、蒸發器、加濕器、電加熱器和風管等真實部件，可測量壓力、溫度、濕度等過程參數。通過對本裝置的實驗，能使學生熟悉直流式系統的空氣處理過程，并得到熱工測量和計算的基本訓練。本裝置適用于 “ 制冷空調原理及應用 ” 、 “ 制冷空調技術 ” 、 “ 建筑電氣控制技術 ” 等課程的實驗教學。

產品名稱：JG TK-1  空氣調節系統模擬實驗裝置

二、裝置特點
1. 安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護
2. 直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
三、技術性能
1. 輸入電源：單相三線   AC220V±10%  50Hz
2. 工作環境：溫度 -10℃ ～ +40℃  相對濕度＜ 85%(25℃)  海拔＜ 4000m
3. 制冷劑： R22
4. 裝置容量：＜ 2.5kVA
5. 重     量： 100kg
6. 外形尺寸： 320cm×60cm×130cm
四、實驗裝置的基本配置及功能
1. 控制臺
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2. 交流電源
單相三線 220V 交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3. 測量儀表
(1) 溫濕度傳感器 4 只，為了能夠直觀地讀數，將各組溫濕度信號取出另接表頭顯示
溫度測量范圍為： -40℃ ～ +120℃
濕度測量范圍為： 0% ～ 100%
(2) 真空壓力表 3 只（精度 2.5 級）
量程分別為 -0.1MPa ～ 1.5MPa 、 -0.1MPa ～ 3.5MPa 和 0 ～ 0.4MPa ，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4. 控制儀表
(1) 壓力控制器 2 只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
(2) 變頻器 1 只
采用歐姆龍 3G3MZ-AB004 型變頻器，用于控制 軸流風機 風速及運行狀態
5. 空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（兩個 300W ）和軸流風機（額定轉速 1450r/min 、流量 1000m3/h 、全壓 35Pa 、功率 90W 、噪聲 59dB ）
6. 風冷制冷機組：由 1 匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7. 加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、實驗項目
1. 全新風（直流式）空氣調節系統夏季運行工況實驗
2. 全新風（直流式）空氣調節系統冬季運行工況實驗
3. 自行設計組合工況實驗
