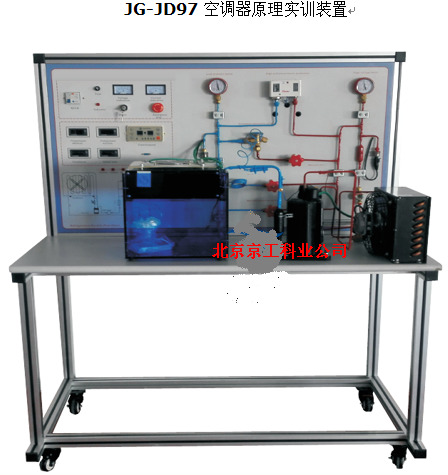

空調器原理實訓裝置JG -JD97
一、概述
空調器原理實訓裝置敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。窗式空調電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長 , 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。
產品名稱：JG -JD97 空調器原理實訓裝置
二、裝置特點
1. 整個空調系統真實完整 , 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2. 裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。
3. 配置的交流電壓表、交流電流表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖和制冷系統原理圖，
4. 面板可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
5.. 本實訓裝置設有故障模擬功能，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；
6. 設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手 插式全封閉結構，使用方便、可靠、防觸電
三、技術參數
1. 輸入電源：?jiǎn)蜗嗳�(xiàn)～ 220V±10% 50Hz
2. 裝置容量：＜ 1.5kVA
3. 外形尺寸： 500cm×500cm×1000cm
4. 制冷劑類型： R22
5. 外形尺寸： 750×500×l000mm
四、 功能
1 、進行各種制冷原器件的識別。
2 、進行各種空調制冷與系統的認知。
4 、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
5 、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。
6 、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。
四、故障說明
1. 專用工具的操作
2. 制冷系統管件焊接
3. 制冷系統試壓及檢漏
4 . 冷系統抽真空及充注制冷劑
5. 制冷技能實訓（設計、安裝、調試及檢修）
6 ．空調控制部分結構及原理
7 ．空調各模塊在整個控制部分中的作用
8 ．空調電氣控制線路原理
9 ．空調電器元件的測量及系統運行
10 ．空調的故障與分析
|
