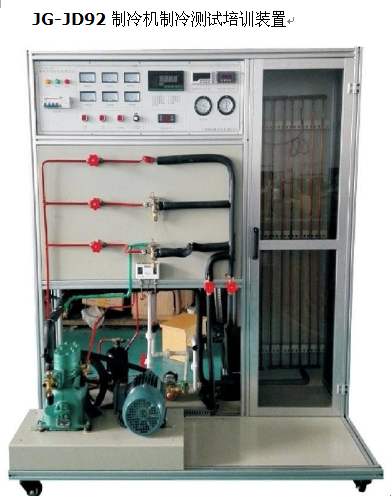

JG-JD92  制冷機制冷測試培訓裝置

一、裝置特點

1. 本制冷機制冷測試培訓裝置按照國際標準 GB/T 5773-2004 容積式制冷壓縮機性能實訓方法建立，以 " 蒸發器液體載冷劑循環法 " 為主要測量，以 " 水冷蒸發器量熱器法 " 作為輔助測量
2. 采用 1 匹制冷機組，采用空氣冷冷凝器和透明的塑料蒸發器，可以觀察制冷劑由液態變?yōu)闅鈶B(tài)的現象；   系統結構緊湊、布局合理，造型美觀大方，、可研究制冷劑在循環管道內的各種流動，包括在壓縮機中的回流。
3 提供三種不同的節流膨脹閥，分別是：恒壓膨脹閥、恒溫膨脹閥、毛細膨脹裝置，可對比制冷劑在其中分別膨脹的效果
4. 設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

產品名稱：JG-JD92  制冷機制冷測試培訓裝置

二、實驗?zāi)康?
加深了解制冷循環系統的組成。
1 ．學習測定制冷機性能的方法。
2 ．通過實際測定和制冷機運行以及參數計算，分析影響制冷機性能的因素。
（可測制冷量、功率和計算制冷系數，并可進行熱平衡計算）
3. 測量壓縮機在空調工況實驗
4.  測量壓縮機在冷庫工況實驗
三、技術參數
1. 電壓等級  AC380V
2. 額定功率  3KW
3. 制冷量  1.2KW
4. 循環水量   流量 3 噸楊程 9 米
5. 流量計  16-160L/h
6. 制冷劑  R22
7. 重   量： 100kg
8. 外形尺寸： 150cm×70cm×160cm
四、基本配置及功能
1. 控制屏
采用雙層亞光密紋噴塑結構，造型新穎�？蓾M足冷水系統和直接蒸發系統的工作原理，最上層布置制冷控制溫度檢測裝置，右邊可直觀展示制冷系統結構；后部設有冰水蒸發器，正面設有電源控制及測量儀表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。、可直觀的演示一些物理概念，
2. 交流控制單元
單相三線 220V 交流電源供電，經漏電流保護器控制總電源，動作電流 30mA
3. 制冷系統
（ 1 ）匹開啟式壓縮機、風冷式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸、主要配置：移動式實驗臺、制冷壓縮機、冷凝器、節流閥、蒸發器、水泵、水箱、水流量計、 16 路巡回檢測儀、溫度傳感器、高低壓控制器、電源開關、干燥過濾器、儲液罐、電流表、電壓表、壓力表等組成。發器、電動機
（ 2 ）電流表 2 只（精度 0.5 級）
（ 3 ） 16 路數顯溫度表 1 只（精度 0.5 級）
采用 PT100 鉑電阻作傳感器，測量范圍 -50 ～ 150 ℃ 。，共測 9 組溫度參數，分別為壓縮機吸氣口溫度、壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、
真空壓力表 2 只（精度 2.5 級）
量程為 -0.1 ～ 1.5MPa 和 -0.1 ～ 3.5MPa ，分別實時測量制冷系統低壓側壓力和高壓側壓力
4. 提供三種不同的膨脹閥（恒溫式、恒壓式、毛細管式
5. 控制儀表
高低壓壓力控制器 1 只：實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
五、實訓項目
1. 熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理
2. 了解國際標準 GB/T5773-2004 容積式制冷壓縮機性能使用方法
3. 利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量
4. 利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量
5. 主、輔測制冷量相對誤差的計算與分析
6. 制冷機組能效比的計算與分析
六、系統配置表
