JGDB-514  循環式空調過程實驗裝置平臺

循環式空調過程實驗裝置是我公司新研制的空調實訓設備，主要用于大學、職業院�？照{(diào)制冷專業實驗室現場實訓實設備，設備可對空氣進行加熱，加濕，冷卻和干燥等，可模擬直流空調、回風式空氣調；循環空調空氣調節過程的模擬實驗，空氣品質處理有，表冷器，淋水式兩用。   可增加計算機數據采集、和數據分析處理功能。

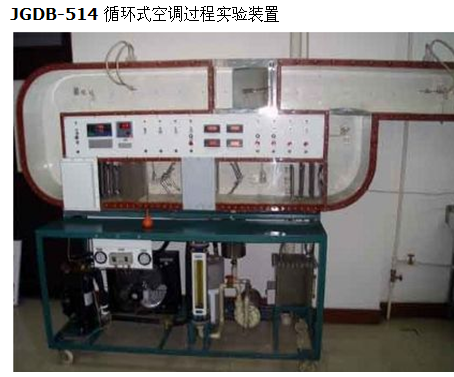

產品參考圖片：

產品名稱：JGDB-514  循環式空調過程實驗裝置平臺
一、技術參數：
1.  環境溫度：溫度 -10 ℃ ～ 40 ℃ ，海拔＜ 4000m ；
2.  電源電壓：三相五線 AC380V ， 50Hz ；
3.  功率： 3KW ；
4.  制冷量： 1100W ；
5.  制熱量： 3000W ；
6.  制冷劑： R22 ；
7.  外形尺寸 :2000×800×1700mm ；
8.  安全保護：具有具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
二、功能：
本實驗裝置為《空氣調節》課程實驗教學設備 , 用它可以模擬不同季節室內和室外的環境和空氣處理調節的方法 , 進行集中式空調系統不同循環形式的空氣調節實驗。還可以做變風量運行調節實驗和制冷系統的參數測定及其調節實驗。裝置具有透明風管 , 可直觀地觀察和測試。實驗裝置的結構如圖所示。由空氣循環系統、蒸氣加濕器、一次加熱器、二次加熱器、冷卻器及其冷水機組和相應的測試儀表等組成�？梢詫崿F(xiàn)對空氣的加熱、冷卻、加濕和除濕 ( 表冷式和淋水式可互換使用 ) 等處理。利用風雪閥門的調節 , 可以實現直流式、封閉式 ( 再循環式 ) 和一次回風式、三種不同的循環形式和空氣處理過程。在實驗中 , 還可以對空氣的溫度、濕度、流量進行測量 ; 并能對加溫器、加熱器的輸入電功率進行測定 , 從而可以計算各空氣處理過程中的熱量和濕量得失 , 以及進行熱、濕平衡的分析。本裝置采用電子式數字顯示儀直接檢測點數據組成的測試系統 .
三、系統參數：
蒸發器面積 :15 平方米
換熱器 :15 平方米
蒸發器水箱 :650×400×450mm3
風機 :2000m3/h
流量計 :40-400 升 /h
