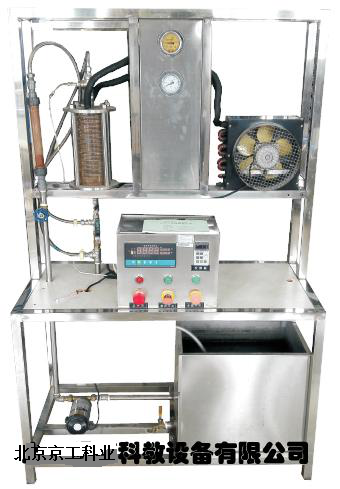

JG-JD89  制冷水循環演示裝置

一 . 概述：
1 、制冷水循環演示裝置適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統由壓縮機、蒸發器、冷凝器組成，蒸發器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。
2 、制冷水循環演示裝置由一套風冷機組、一套冷水系統組成，通過實驗，可撐握風冷冷水系統的工作方式、組成特性和系統工況。

產品名稱：JG-JD89  制冷水循環演示裝置

二 . 主要配置：
   實驗裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。；可以測定吸氣壓力、排氣壓力、壓力、吸氣溫度、排氣溫度、入口溫度、室內環境溫度
  1. 控制屏   采用不銹鋼結構底架，面板為雙層彩色噴塑結構，造型新穎，可   直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板；底部裝有四個帶剎車的萬向輪，   便于移動和固定。
  2. 交流控制單元   單相三線 220V 交流電源供電，經漏電流保護器控制總電源，動作電流 30mA
  3. 制冷系統  125W 壓縮機、風冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和石英玻璃冷水蒸發器；制冷劑： 600A ，循環水量：流量 1 噸，揚程 9 米，流量計： 4-90L/h ；
  4. 水箱： 49×35×30cm ；
  5. 外形尺寸： 1000×700×1500mm  工作電壓： 220V  功率： 500W
6.  冷凝器、系統為風冷式冷凝器，與工業制冷冷凝器一致，
7.  水冷蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。

四 . 實訓功能：
1 、進行制冷循環過程演示，可觀察制冷工質的蒸發、
2 、可演示制冷系統的常見故障
3 、可演示水系統的循環原理
4 、手動膨脹閥的使用
5 、演示風機冷機組的工作工況
