隨著社會的發展，人們的生活水平不斷提高，汽車已經進入千家萬戶，新能源的汽車發展和國家的重視， 新能源汽車是我國從汽車大國邁向汽車強國的必由之路，是應對氣候變化、推動綠色發展的戰略舉措。 新能源汽車的設計、管理、維修在現代生活中越來越重要。為了便于人們了解、學習汽車的基本原理、基礎知識，掌握其管理、維護及維修方法，本公司推出新能源汽車系列產品新能源驅動控制系統實訓臺，客戶可根據需要選擇自己滿意的產品，也可以聯系我們公司根據自己需要來定制產品

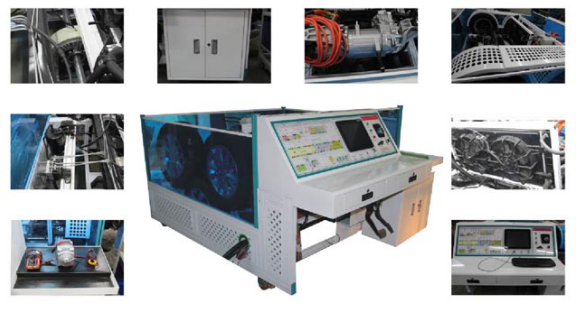

JGQC-X202 新能源驅動控制系統實訓臺
一、結構組成
1、組成：設備臺架、新能源電動汽車的電機驅動系統、變速器傳動系統、半軸及車輪總成、綜合路態測試系統、觸控顯示控制中心、加速機構、ABS防抱死系統、電機散熱系統、真空助力系統、檢測系統、云平臺網絡考核系統、一體化工具柜、一體化檢測設備及專用工具擺放區、設備控制臺等組成。
2、控制機構：新能源汽車傳動系統原車配置，路況模擬驅動輪165-55-13，路況控制機構，串口介入，由控制中心控制，無極路態輸出。輪距1555mm。中心軸直徑45mm，路況輸出機構，中心軸兩側輸出。功率多級別可調。
二、主要功能：
1、打開控制中心，綜合路態控制系統可以模擬多種模式的路態情況，（如起步、加速、減速、勻速行駛、下坡、下陡坡、加速下陡坡、下坡能量回收、上坡、上陡坡、加速上陡坡、），可以綜合模擬50種路態情況。
2、動力系統在不同的路況下，檢測分析驅動電機的各項電參數�？勺龈鞣N試驗及數據檢測。
3、動力驅動系統的故障故障診斷與排除實訓。
4、能量回收功能在各種坡道情況下對回收的影響及測試。
5、ABS系統的工作原理與測試。故障診斷與排除。
6、啟動設備，觸控顯示控制中心，可三維動畫演示驅動電機與傳動系統的工作原理，與本設備同步。
7、啟動設備，觸控顯示控制中心,可觀察電機能量信息，電壓電流、及能量回收等，與本設備同步。
7、啟動設備，觸控顯示控制中心,可三維演示內部結構認識與驅動電機拆裝分解，與本設備同步。
8、多媒體課件包含驅動控制系統、驅動電機系統。
9、新能源汽車維修教程，真人實際操作。
10、云平臺網絡考核系統，可以通過手機或PC機登錄后臺，進行遠程故障考核設置。
11、點擊零部件名稱，相應的部件將點亮彩燈。提供汽車配件認知實訓。
12、內置診斷系統，可診斷整車所有系統。
13、內置原廠維修手冊，原車電路圖、驅動系統實訓指導書、新能源數據庫等。
三、試驗項目
1. 模擬起步模式的10項實驗；
2. 模擬加速的時的10項實驗；
3. 模擬車輛在上坡路段10項實驗；
4. 模擬車輛下坡路段10項實驗；
5. 模擬能量回收的的10項實驗；
6. 驅動系統的故障設置與排除實驗；
7. 模擬ABS系統的各種實驗；
8. ABS系統的故障診斷與排除實訓；
9. 驅動電機巡航定速實驗；
10. 驅動電機檔位控制模擬實驗；
11. 驅動電機溫度設定保護實驗；
12. 驅動電機坡上駐車實驗；
13. 各種數據流的讀取檢測；
14. 故障碼的清除與讀取；
15. 各種數據參數的監控；
16. 專用解碼的使用操作實訓。
17. 使用解碼器、萬用表、示波器等工具進行傳感器與執行器的數據流分析實驗；
18. 能夠?qū)φ嚫鱾�系統零配件結構與相互間關系進行認知實驗；
19. 能夠進行動力系統故障設置診斷及排除實驗；
20. 能夠進行動力系統維護保養；
四、制作工藝
1、檢測面板：
采用透明廣告板，經雕刻機器進行標準化開孔，再由最先進的打印噴涂技術，使面板達到開孔標準、無毛邊、矩形孔無誤差的高要求標準。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
2、設備臺架：
國標鋁型材，經過清洗處理后進行高溫噴涂，外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，并噴涂9003。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。四周為亞克力護板，上部安裝有U型槽。超低重心，超靜音萬向腳輪。
五、技術參數：
（一）觸控顯示控制中心：
1.屏幕尺寸: 12寸
2.硬盤容量: 64GB
3.硬盤接口: SATA2
4.硬盤轉速: 7200轉
5.顯存容量: 2GB及以上
6.操作系統: Windows 7
（二）路態控制方式：脈寬調制
1.輸入電壓：AC190-250V
2.觸控信號：0-5V
3.使用溫度：-10-65℃
4.扭矩：200N·m
（三）驅動系統
1.最大馬力：61Ps
2.最大功率-功率值：45kW
3.最大扭矩-扭矩值：144Nm
4.燃料類型：電力
5.電機最大功率-轉速：9000
6.電機最大扭矩-轉速：3000
7.電機最大功率：45kW
8.電機最大扭矩：144Nm
9.系統電壓：320V
10.電機額定功率：20kW
11.普通充電時間：360分鐘
12.電池容量：25.6kW·h
13.充電方式：國標充電樁
14.外形尺寸：2260*1800*1200mm
15.控制臺:1200*600*500
16.測量工具盤：600*500*50mm
17.工具柜：600*350*560
18.工作臺:1200*300mm
|
