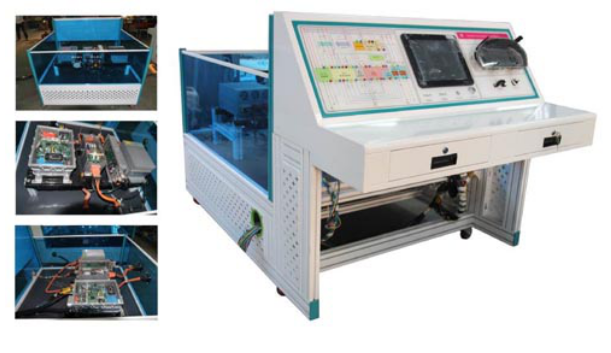

JGQC-X203 新能源汽車高壓系統實訓臺
一、結構組成
1、組成：設備由一體化臺架、剖切的新能源電動汽車的電機驅動系統、剖切的DC-DC轉換器、快充接口、慢充接口、剖切的高壓控制盒、車載充電器、觸控顯示控制中心、組合儀表、、檢測系統、云平臺網絡考核系統、設備控制臺等組成。
二、主要功能：
1. 高壓組件系統的工作原理，高壓組件的數據檢測與診斷分析，可做各種試驗及數據檢測功能。高壓組件的故障故障診斷與排除實功能。
2. 剖切的零部件，能直觀展示汽車高壓組件的內部外部和相關附件的結構組成與工作原理；同時提供原件測量、連接器拔插實訓。
3. 啟動設備，各種高壓組件協同進入工作狀態。系統工作穩定、運行正常。
4. 觸控顯示控制中心顯示當前系統的各種數據。包含電流電壓、電荷的狀態等。
5. 檢測面板上繪有高清相關系統的電路原理圖、提供識圖、讀圖、繪圖等技能。檢測控制臺面板上,外接接線端子，可測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6. 內置診斷系統，提供原車的故障及數據讀取、動態數據讀取、波形分析等；
7. 內置原廠維修手冊，原車電路圖、高壓組件系統實訓指導書、新能源數據庫等。
8. 高壓控制盒，提供高壓分線，直流快速充電、全車高壓系統供電并兼任充電管理系統的作用。并提供過載保護等功能。使用直流充電樁。
9. 車載充電機，提供慢充充電功能。使用交流充電樁。
10. DC-DC控制器，提供對整車低壓蓄電池及整車電壓供電器的供電等功能。
11. 啟動設備，觸控顯示控制中心，可三維維動畫演示驅動控制器的六種工作狀態，與本設備同步。儀表系統可顯示整車當前數據。
12. 啟動設備，觸控顯示控制中心,可三維演示驅動控制器內部結構認識與拆裝分解，與本設備同步。
13. 多媒體課件包含驅動控制系統、高壓系統、車載充電系統等。
14. 云平臺網絡考核系統，可以通過手機或PC機登錄后臺，進行遠程故障考核設置。
15. 安全防護功能：配套有高壓防護套裝。
16. 移動教學功能：實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠。
三、實訓項目
1. 電動汽車高壓器件的結構認識與原理展示
2. 電動汽車DC-DC模塊的個工作原理實訓
3. 電動汽車DC-DC模塊的數據檢測、故障診斷與排除
4. 高壓控制盒的結構認識與原理展示
5. 高壓控制盒的數據檢測、故障診斷與排除實訓
6. 車載充電機的內部結構認識與原理展示
7. 車載充電機的數據檢測、故障診斷與排除
8. 驅動電機的內部結構認識與原理展示
9. 驅動電機的數據檢測與故障診斷與排除實訓
10. 交流充電樁的認識了解與使用方法
四、制作工藝：
1、采用透明廣告板，經雕刻機器進行標準化開孔，再由最先進的打印噴涂技術，使面板達到開孔標準、無毛邊、矩形孔無誤差的高要求標準。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
2、設備臺架：
國標鋁型材，經過清洗處理后進行高溫噴涂，外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，并噴涂9003。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。四周為亞克力護板，上部安裝有U型槽。超低重心，超靜音萬向腳輪。
五、技術參數
1、觸控顯示控制中心
屏幕尺寸: 12寸
硬盤容量: 64GB
硬盤接口: SATA2
硬盤轉速: 7200轉
顯存容量: 2GB及以上
操作系統: Windows 7
2、驅動控制器
輸入電壓:336VDC
工作電壓范圍：265-410VDC
控制電源：12VDC
控制電源電壓范圍：9-16VDC
標稱容量：85KVA
重量：9KG
防護等級：IP67
3、車載充電機
輸入電源220VAC
輸出電壓:14VDC
效率：峰值大于90%
冷卻方式：風冷
防護等級:IP66
4、DC-DC
輸入電源210-410VDC
輸出電壓:14VDC
效率：峰值大于88%
冷卻方式：風冷
防護等級:IP67
5、臺架
外形尺寸：1900*1200*1200mm
檢測板：540*370mm
控制臺：260*325mm
工作臺:1200*500mm

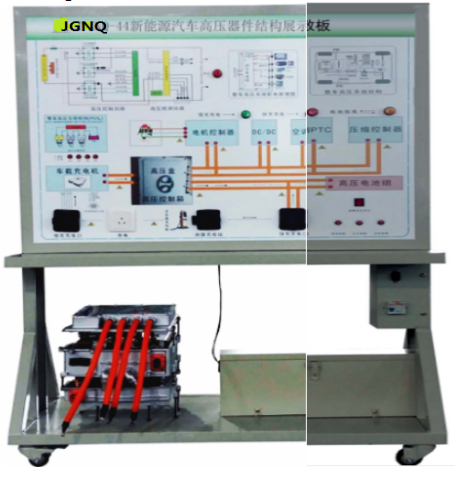

JGNQ-44汽車新能源高壓器件結構示教板
一．產品簡介
本汽車新能源高壓器件結構示教板采用原車新能源汽車高壓真實器件制作，展示新能源汽車高壓的結構與工作原理，適合于各類院校對純電動汽車高壓器件理論和維修實訓的教學需要。 二．設備組成
高壓盒、動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、操作控制臺、訓練控制按鈕、原理檢測面板與結構彩圖。
三．功能特點
1．展示高壓盒高壓器件的組成結構和工作過程；
2．設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；4mm鋁塑面板打印有不褪色的UV平板彩色電路圖；學員可直觀對照面板資料和高壓控制盒的實物，認識和分析高壓控制盒的器件和原理；
3．控制臺安裝有高壓控制盒的解剖部件，能清晰看清高壓控制盒的控制繼電器、熔斷器、連接器端子等電子器件；
4．系統含有動力電池高壓電纜、電機控制器電纜、快充線束電纜、慢充線束電纜、DCDC線束電纜、車載充電機線束電纜、空調壓縮機線束電纜、空調PTC線束電纜、國標快慢充電槍與充電座；
5．展示高壓線路的高壓互鎖信號的組成結構和工作過程；識別高壓線束連接器的端子及對應的功能；
6．實訓臺面板上安裝有雙獨立線路控制系統的硬件模塊；安裝有各高壓模塊的汽車真實接口連接器，這些接口可以訓練學生對高壓電路的連接。
四、技術規格
外形尺寸（約）：1240×650×1700mm(長×寬×高)
動力電源：24V20ah
工作電壓：24v
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
五、實訓實驗項目
1.新能源汽車高壓器件認知。
2.新能源汽車高壓器件基本控制原理與工作過程驗證實訓。
3.新能源汽車高壓器件拆裝與安全防護實訓。
4.新能源汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
5.新能源汽車整車高壓區認知實訓。
6.新能源汽車高壓線路拆裝與檢測實訓。
7.新能源汽車高壓安全系統拆裝與檢測、維護體驗實訓。
|
